หลังคากระเบื้องติดพลังงานแสงอาทิตย์

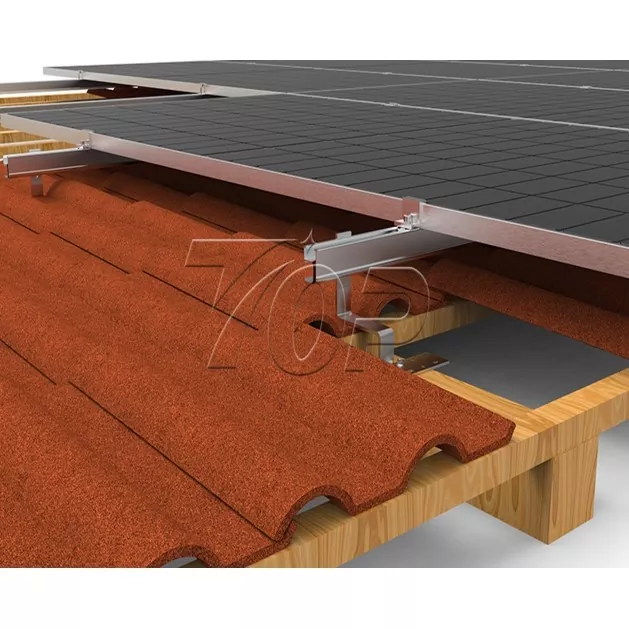

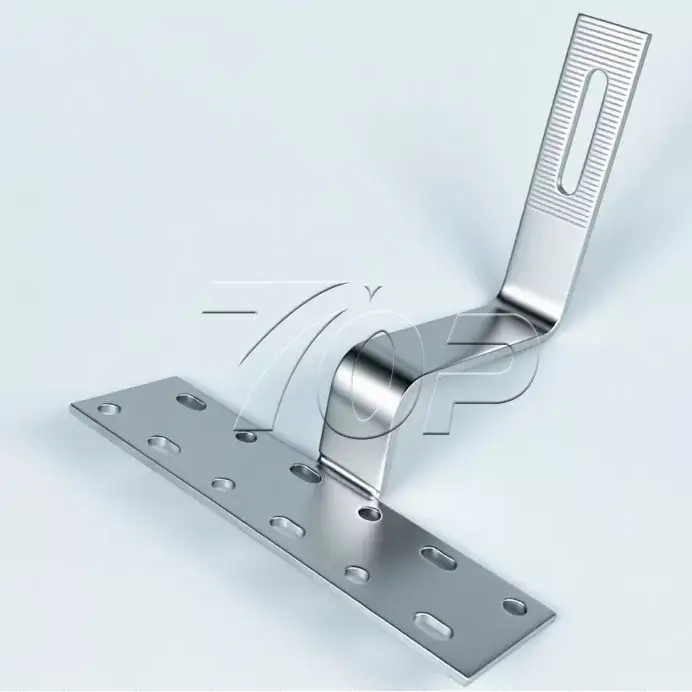

ในฐานะผู้ผลิตมืออาชีพ Topfencesolar Tile Roof Solar Mount Hooks ปรับแต่งตามรูปร่างหลังคากระเบื้องที่อยู่อาศัยของประเทศในยุโรป / เอเชีย การออกแบบตะขอซีรีส์ Topfencesolar ตอบสนองความต้องการของตลาดที่หลากหลาย

ความยาวขายึดปกติ 150 มม. สามารถรองรับการทับซ้อนของกระเบื้องได้หลากหลาย และสามารถปรับได้จากความสูงที่แตกต่างกันเพื่อยึดหลังคากระเบื้องประเภทต่างๆ ความแข็งสามารถติดตั้งกรอบแผงโซลาร์เซลล์ที่มีความหนา 30 มม. และ 35 มม. เพื่อเพิ่มความสมบูรณ์ของกระเบื้อง ความน่าเชื่อถือของโครงสร้างการติดตั้ง และความปลอดภัยของแผงโซลาร์เซลล์ที่รองรับ Topfencesolar Solar Hooks เป็นตัวเลือกที่ดีที่สุดสำหรับคุณ

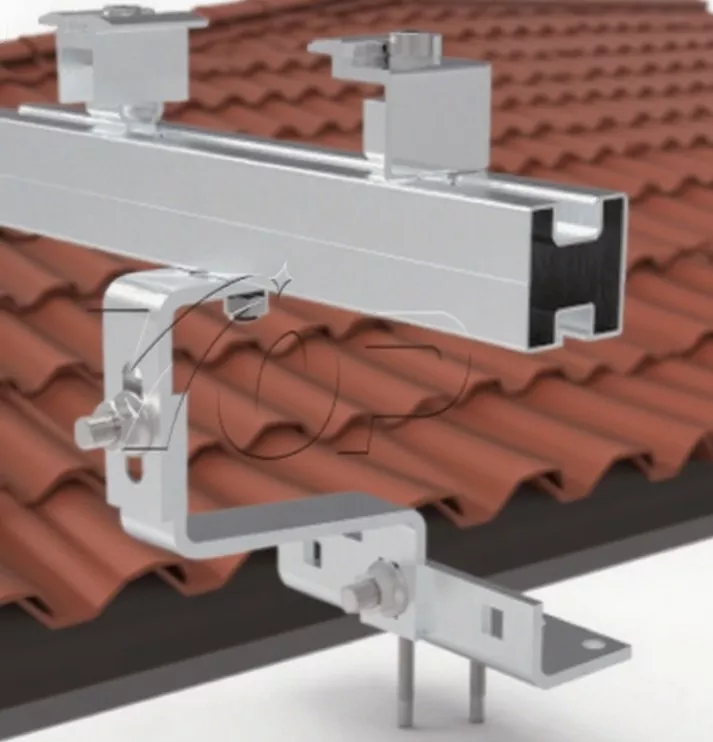

ส่วนประกอบของระบบ:

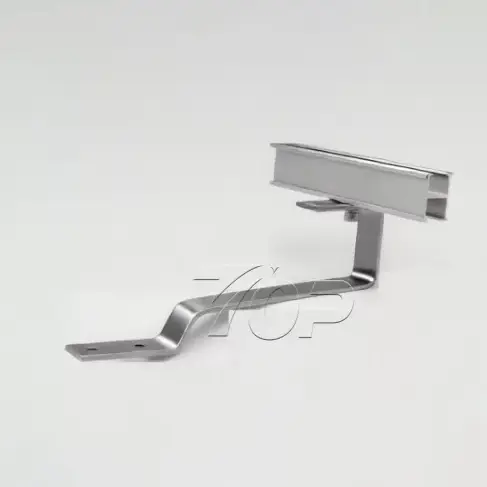

-ตะขอหลังคา

-ราง TF B45 4200 มม. - 4500 มม

-ขั้วต่อราง TF B45

-A2 สกรูหัวแปลน 8*100

- หรือสลักเกลียวสองหัว SUS304

-Mid-Clamps: สำหรับแผงโซลาร์เซลล์แนวตั้งหรือแนวนอน

-End-Clamps: สำหรับแผงโซลาร์เซลล์แนวตั้งหรือแนวนอน

- ฝาปิดท้ายราง



>แรงลม: สูงสุด 60 ม./วินาที

>การโหลดหิมะ: สูงถึง 1.4KN/m2

>การวางแนวแผง PV: แนวตั้งหรือแนวตั้ง

> ความสูงของตะขอสามารถปรับได้ (อุปกรณ์เสริม)

ส่วนประกอบและวัสดุ

เลือกซื้อ Solar Mount หลังคากระเบื้องแบบกำหนดเองจาก Topfencesolar ซึ่งเป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ในประเทศจีน การชุบผิวด้วยอโนไดซ์เกรดสูงของวัสดุ Al 6005-T5 ช่วยให้แผงโซลาร์เซลล์ของคุณได้รับการติดตั้งอย่างแน่นหนา พร้อมโครงสร้างที่ทนทานต่อการกัดกร่อนของโครงสร้างที่ดีเยี่ยม สิ่งที่เราทำทำให้การติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้องเป็นแบบคู่โดยใช้เวลาบริการมากกว่า 25 ปี

เราสามารถติดตั้งโครงสร้างบนหลังคากระเบื้องได้อย่างรวดเร็ว โดยไม่ต้องใช้เครื่องมือที่ซับซ้อนหรือทักษะทางวิชาชีพ ขั้นตอนการติดตั้งง่าย ใช้แรงงานน้อยลง และใช้เวลาน้อยลง

ขั้นตอนคู่มือการติดตั้ง:

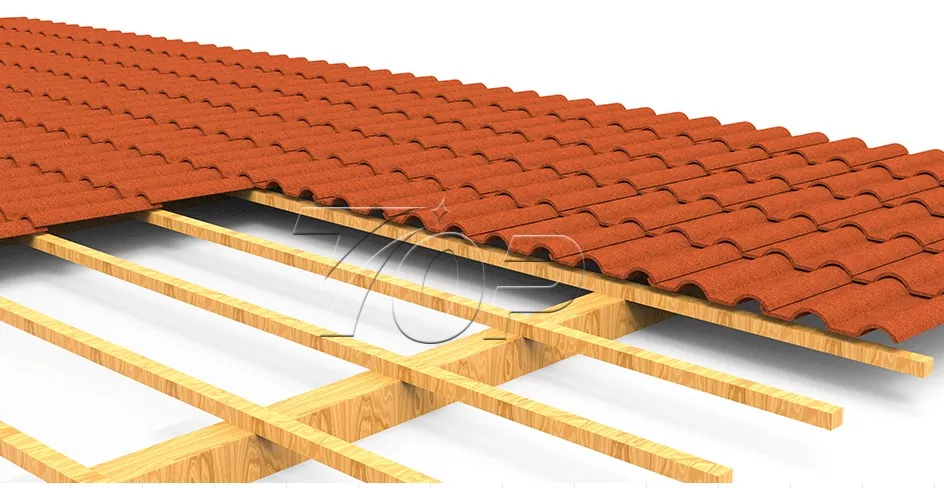

1. วัดขนาดหลังคา ออกแบบโครงร่างแผงโซลาร์เซลล์ จากนั้นทีม Topfencesolar Engineer ออกแบบโครงสร้างแผงโซลาร์เซลล์

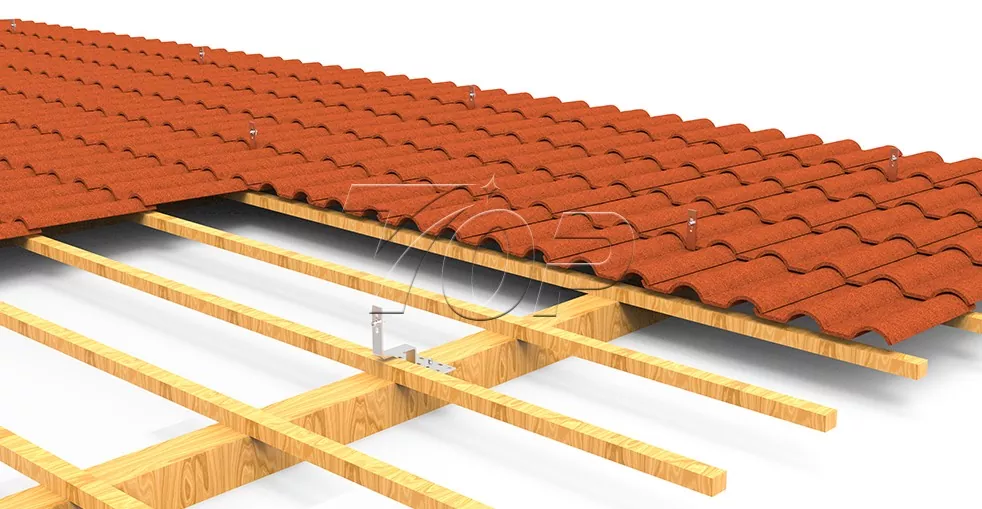

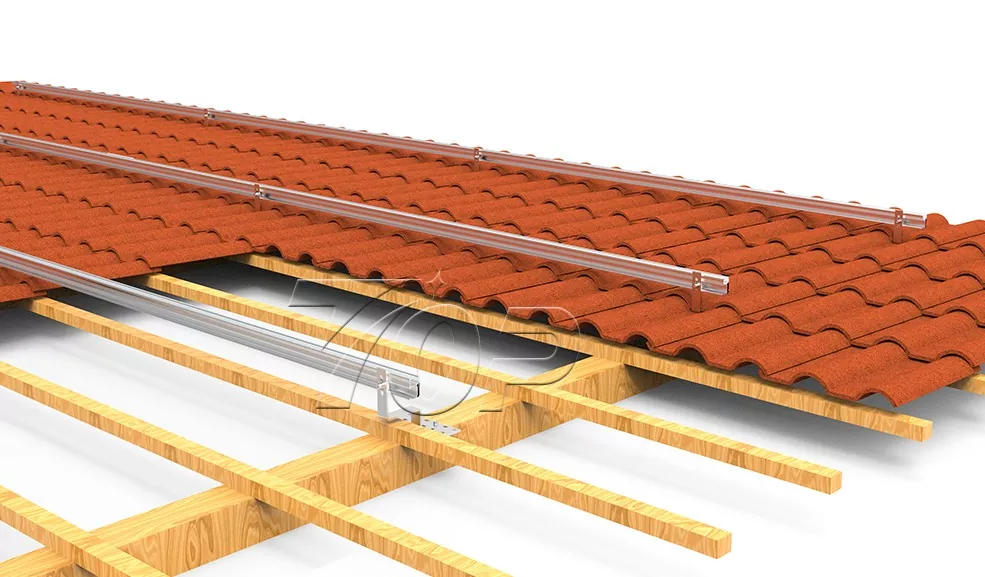

2. ติดตั้งตะขอหลังคา

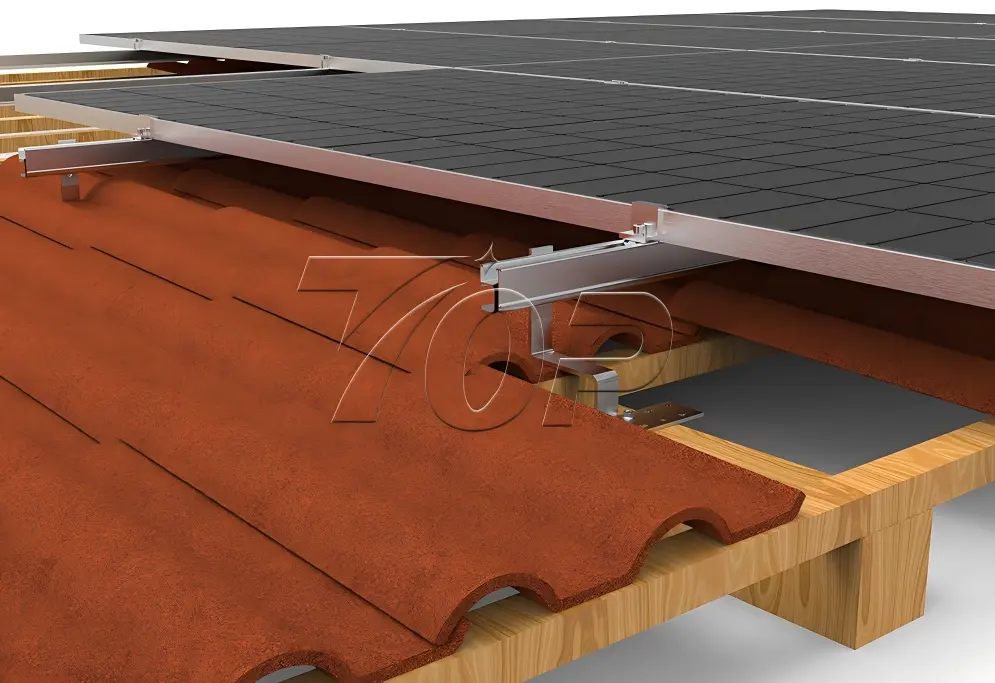

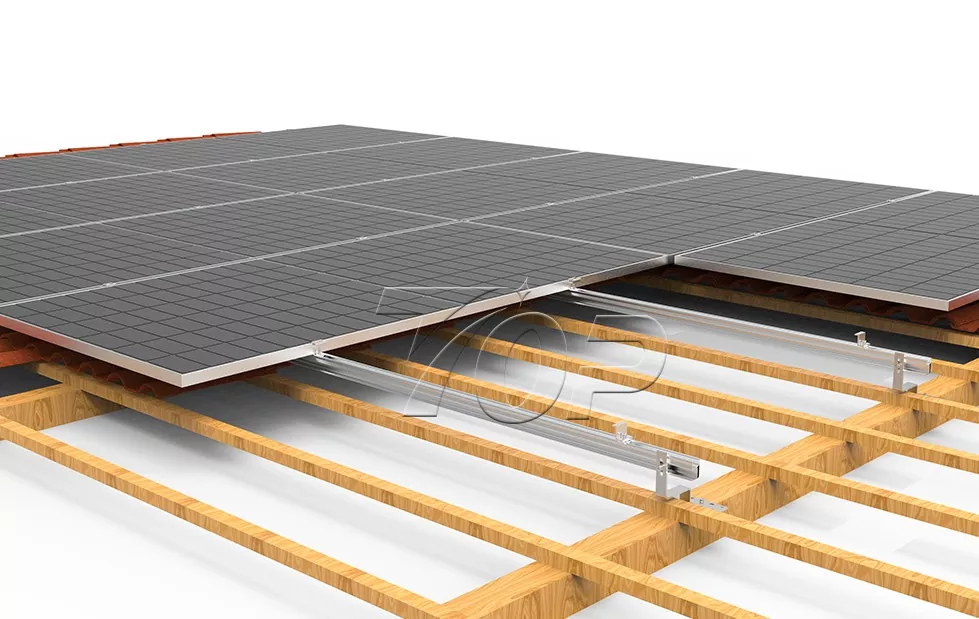

3. การติดรางบนตะขอ

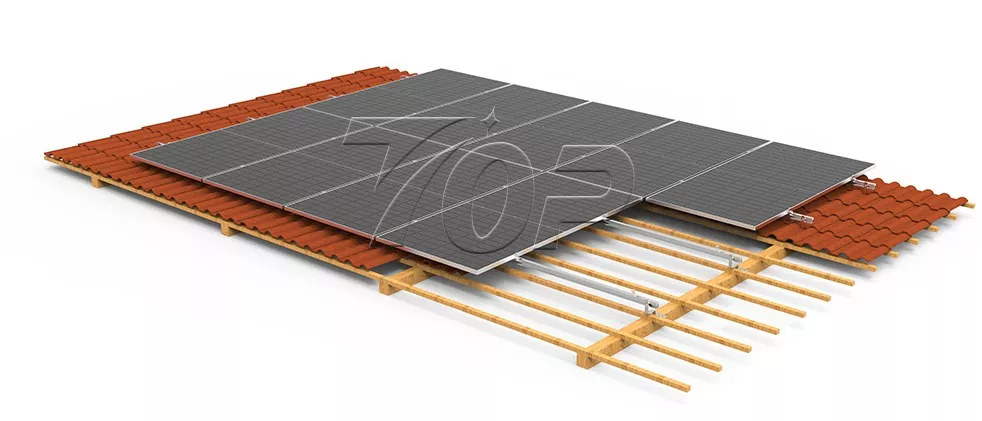

4.ติดตั้งแผงโซลาร์เซลล์บนราง

5. เชื่อมต่อแผงโซลาร์เซลล์และยึดด้วย Mid Clamps และ End Clamps

ข้อดี

A. ระบบติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้องที่ออกแบบโดย Topfencesolar เป็นการใช้งานในที่พักอาศัยหรือเชิงพาณิชย์ โดยผ่านการจำลองแรงลมสูงสุด 60 เมตร/วินาที ปริมาณหิมะสูงถึง 1.4kn/m2

B. การปรับแบบยืดหยุ่นเพื่อให้พอดีกับหลังคาที่แตกต่างกันโดยการปรับความสูง

C. ติดตั้งง่าย โครงสร้าง simplfy สามารถติดตั้งได้ง่าย ไม่ต้องใช้เครื่องมือหรือทักษะที่ซับซ้อน ประหยัดเวลาและความพยายาม

ระบบตะขอมีขายึดน้อยกว่า ต้นทุนโครงสร้างที่ต่ำกว่า และต้นทุนค่าแรงที่ลดลง
