ผู้ผลิตตัวยึดหลังคาแผงโซลาร์เซลล์คุณภาพสูงและทนทาน

Topfencesolar เป็นผู้นำด้านการวิจัยและพัฒนาและการออกแบบระบบยึดหลังคาแผงโซลาร์เซลล์ เรานำเสนอโซลูชั่นพลังงานแสงอาทิตย์แบบครบวงจรอย่างมืออาชีพ ระบบของเราได้แก่การติดตั้งแผงโซลาร์เซลล์หลังคาเรียบ, ระบบติดตั้งหลังคาเมทัลชีท, ระบบติดตั้งพลังงานแสงอาทิตย์ภาคพื้นดิน, ระบบพลังงานแสงอาทิตย์ในโรงรถ, ระบบหลังคาพลังงานแสงอาทิตย์ BIPV และระบบพลังงานแสงอาทิตย์ด้านการเกษตร

สร้างสถานีพลังงานแสงอาทิตย์โดยตรงบนดาดฟ้าของอาคารที่มีอยู่ และไม่จำเป็นต้องครอบครองที่ดินเพิ่มเติม นับเป็นโซลูชั่นการเปลี่ยนแปลงพลังงานในเมืองที่ได้รับความนิยมในปัจจุบัน ระบบพลังงานแสงอาทิตย์บนหลังคาผสมผสานโครงสร้างพลังงานแสงอาทิตย์และหลังคาเข้าด้วยกันเป็นโครงสร้างที่สมบูรณ์และบูรณาการ

หลังคาแบบไหนที่สามารถติดตั้งแผงโซลาร์เซลล์ได้?

ประเภทหลังคา:

หลังคากระเบื้อง	หลังคาเมทัลชีท	หลังคาแอสฟัลต์	หลังคาคอนกรีต

หลังคาเมทัลชีท เช่น หลังคาแบบตั้งตะเข็บ แผ่นลูกฟูก เป็นต้น

หลังคามุงกระเบื้องลาดเอียงพร้อมคานไม้

หลังคายางมะตอยลาดเอียงหรือแบน

หลังคาคอนกรีตชนิดซีเมนต์

หมวดหมู่เพิ่มเติม...

1. สำหรับหลังคาเมทัลชีท ให้วัดขนาดหลังคา ระบบได้รับการออกแบบตามรายละเอียดขนาดหลังคาที่มีอยู่ของคุณดังต่อไปนี้

2. ทีมวิศวกรของ Topfencesolar จะจับคู่โซลูชั่นที่ดีที่สุดสำหรับหลังคาให้เหมาะสม

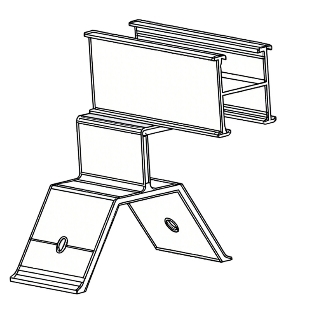

ก. หลังคาโลหะเลือกใช้แคลมป์หลังคาพร้อมระบบราง H ที่ได้รับการปรับปรุง ติดตั้งง่ายและรวดเร็ว

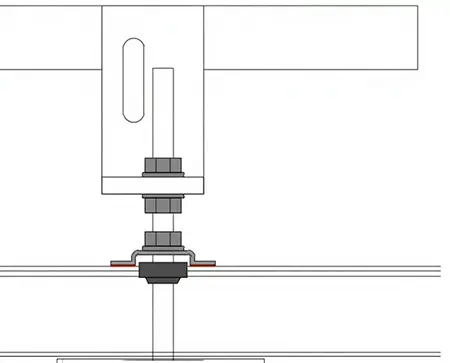

ข. ขาตัว L พร้อมระบบน๊อตสำหรับหลังคาเมทัลชีทลอน

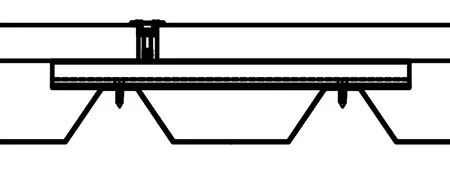

ค. ระบบ Mini Rail ปรับโครงสร้างให้เหมาะสมเพื่อให้น้ำหนักบรรทุกน้อยที่สุด

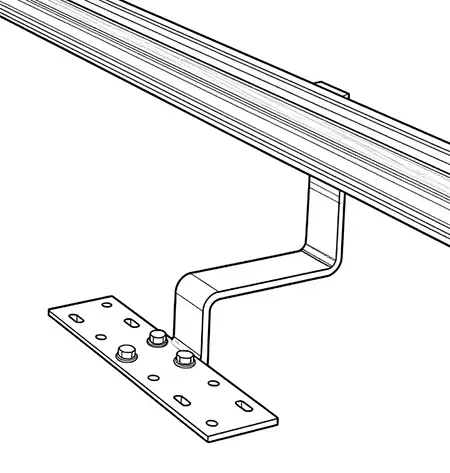

ง. หลังคากระเบื้องสามารถเลือกใช้ตะขอหลังคา/น๊อต 2 หัว + ระบบรางได้

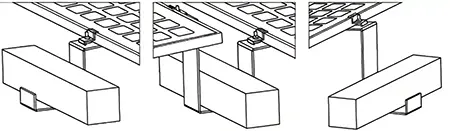

จ. หลังคาเรียบส่วนใหญ่จะใช้ระบบบัลลาสต์หรือแบบขาตั้ง

ฉ. โครงสร้างขาตั้งสามารถตอบสนองมุมที่แตกต่างกันและปรับแต่งได้สูงเพื่อการผลิตพลังงานแสงอาทิตย์ที่ดีขึ้นบนหลังคาเรียบหรือหลังคาแหลม

โปรดแก้ปัญหาเพิ่มเติมติดต่อเราเราจะเสนอวิธีแก้ปัญหาเกี่ยวกับหลังคาของคุณ

ปัจจัยการออกแบบโครงสร้างการติดตั้งหลังคา:

โหลดการออกแบบ

รายการ	พารามิเตอร์ (ด้านล่างตัวอย่างข้อมูล)
มิติของแผง	2278113430
น้ำหนักของแผง	30กก
การวางแนวของแผง	แนวตั้งหรือแนวนอน
ปริมาณแผง/ต่อชุด	1 × 2 = 2 ชิ้น
มุมเอียง	11°
ความเร็วลมในภูมิภาค	72 ม./วินาที (ความเร็วลมกระโชก 3 วินาที)
ปริมาณหิมะบนพื้นดิน	0 ปาสคาล
หมวดหมู่ภูมิประเทศ	3
ความสูงสูงสุด	10 ม
สถานที่ติดตั้ง	ชั้นดาดฟ้า
ภูมิภาค	C
มาตรฐานการออกแบบ	AS/NZS 1170 (ตัวอย่าง)

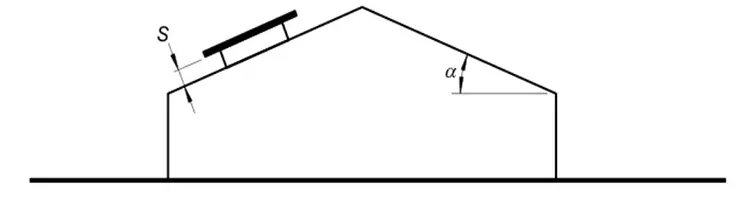

ถ้า α= 11 °
เมื่อไร,	θ = °, บวก	= 0.600
เมื่อไร,	θ = 0 °ลบ	= -1.400

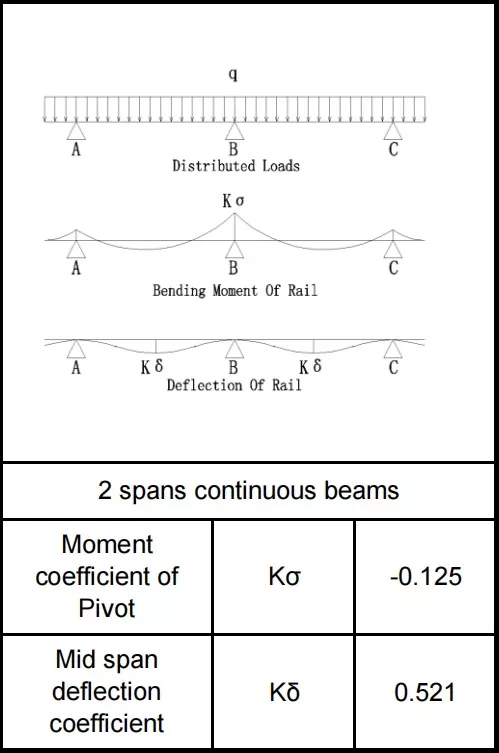

การคำนวณความเค้นของโครงสร้าง

แผนที่ร่างความกว้างโหลดรางเดี่ยว

ช่วง L=1.050ม

คานยื่น Ls=0.200ม

จำนวนช่วง n=2

มุมเอียง θ=11°

ความกว้างของรางที่รับน้ำหนัก B=0.759ม

โหลดชุดค่าผสม

โหลดชุดค่าผสมของราง
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
โหลด	โหลดคงที่-G	17.49	89.97
	โหลดลมลง-W1	0	718.39
	โหลดลม-W2	0	-1676.24
	โหลดหิมะ-S	0.00	0.00
โหลดชุดค่าผสม	1.35ก	23.61	121.46
	1.2G+0.6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0.9G+W2	15.74	-1595.27

การออกแบบโครงสร้างแผงโซลาร์เซลล์หลังคาที่ปลอดภัยและปลอดภัยควรทำภายใต้สถานการณ์การนับที่ปลอดภัยเพื่อรองรับโครงสร้างการใช้งานในระยะยาว

อายุการใช้งานโครงสร้างของเราคือ ≥ 25 ปี

รับประกัน 10 ปี

View as

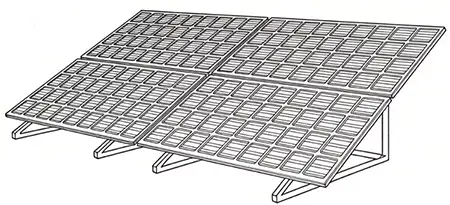

ระบบติดตั้งหลังคาแบนบัลลาสต์สามเหลี่ยมแสงอาทิตย์

ในฐานะผู้ผลิตมืออาชีพ เราขอเสนอระบบติดตั้งหลังคาแบนบัลลาสต์สามเหลี่ยมแสงอาทิตย์คุณภาพสูงให้กับคุณ ระบบติดตั้งหลังคาเรียบได้รับการออกแบบทางวิศวกรรมสำหรับการติดตั้งแผงโซลาร์เซลล์หลังคาเรียบต่างๆ ด้วยการออกแบบที่ไม่เจาะทะลุ Topfencesolar ออกแบบระบบบัลลาสต์ที่ปลอดภัยนี้ โดยไม่จำเป็นต้องเจาะหลังคา และลดความเสี่ยงที่น้ำจะรั่วบนหลังคา เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการใช้งานหลังคาเรียบเชิงพาณิชย์และอุตสาหกรรม ซึ่งได้รับการพิสูจน์แล้วและใช้อย่างมีชื่อเสียงในยุโรป อเมริกาเหนือ ตะวันออกกลางและแอฟริกาเหนือ และภูมิภาค APAC .
ยี่ห้อ:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อัล6005-T5
ฟังก์ชั่นสินค้า:การติดตั้งบัลลาสต์รุ่นสำหรับโซลาร์หลังคา
อายุการใช้งาน:≥25ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

ระบบติดตั้งพลังงานแสงอาทิตย์หลังคาแบนบัลลาสต์

ในฐานะผู้ผลิตมืออาชีพ ระบบติดตั้งพลังงานแสงอาทิตย์หลังคาเรียบบัลลาสต์จาก Topfencesolar ออกแบบโดยคำนึงถึงความเร็วลมที่สูงและหิมะตกหนักในขณะเดียวกันก็ปฏิบัติตามกฎข้อบังคับของอาคารของคุณ
ทีมวิศวกรของ Topfencesolar กำลังพัฒนาระบบบัลลาสต์ในอุดมคติโดยอิงจากโครงสร้างหลังคาของคุณ โดยมีการคำนวณการรับน้ำหนักของโครงสร้างอย่างแม่นยำ เรานำเสนอโครงสร้างบัลลาสต์เสริมความแข็งแกร่งโดยจำลองภาระลม การคำนวณปริมาณหิมะ และโหลดเสีย รวมทั้งนำเสนอโซลูชั่นด้านความปลอดภัยที่สมบูรณ์แบบสำหรับหลังคาเรียบของคุณ
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อลูมิเนียม
ฟังก์ชั่นสินค้า:ระบบรองรับบัลลาสต์
อายุการใช้งาน:≥25ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

ระบบชุดติดตั้งพลังงานแสงอาทิตย์หลังคาเรียบ

เซียะเหมิ Topfencesolar เป็นหนึ่งในผู้ผลิตชั้นนำสำหรับผลิตภัณฑ์ติดตั้งพลังงานแสงอาทิตย์ในประเทศจีน เราจัดหาระบบชุดติดตั้งพลังงานแสงอาทิตย์หลังคาเรียบคุณภาพสูง การออกแบบอย่างมืออาชีพและบริการ OEM สามารถให้บริการได้ตามความต้องการของลูกค้า
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อลูมิเนียม Al 6005-T5/ T6, เหล็กชุบสังกะสีแบบจุ่มร้อน
ฟังก์ชั่นสินค้า:การติดตั้งพลังงานแสงอาทิตย์บนหลังคาโลหะ
อายุการใช้งาน:≥25ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

ระบบติดตั้งบัลลาสต์พลังงานแสงอาทิตย์

ในฐานะผู้ผลิตมืออาชีพ ระบบติดตั้งบัลลาสต์พลังงานแสงอาทิตย์แบบไม่ทะลุทะลวงที่ผลิตโดย Topfencesolar มอบโซลูชันที่มีความเสถียรและไม่เจาะสำหรับการติดตั้งแผงโซลาร์เซลล์บนหลังคา เป็นการตอบกลับบนบล็อกคอนกรีตถ่วงน้ำหนัก เช่น แผ่นคอนกรีตหรือถาดอับเฉาเพื่อยึดแผงโซลาร์เซลล์ ไม่จำเป็นต้องใช้พุกขยายเจาะหลังคาคอนกรีต วิธีแก้ปัญหาแบบง่ายช่วยรักษาความสมบูรณ์ของหลังคา และลดเวลาในการติดตั้ง ลดความเสี่ยงที่น้ำจะรั่ว ราคาถูก ง่าย และรวดเร็วในการติดตั้งแผงโซลาร์เซลล์
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:เหล็กชุบสังกะสี Q235 แบบจุ่มร้อน
ฟังก์ชั่นสินค้า:การติดตั้งพลังงานแสงอาทิตย์บนหลังคาโลหะ
การวางแนวโมดูล:แนวนอนหรือแนวตั้ง

ดูเพิ่มเติม >> ส่งคำถาม >>

ระบบติดตั้งตะขอหลังคากระเบื้อง

ระบบติดตั้งตะขอหลังคากระเบื้องแบรนด์ Topfencesolar ผลิตจากประเทศจีน เป็นโซลูชันการติดตั้งที่ง่ายและรวดเร็วเพื่อรองรับแผงโซลาร์เซลล์บนหลังคากระเบื้องแหลมโดยติดตั้งบนตะขอหลังคากระเบื้องและรางอลูมิเนียมพร้อมที่หนีบ ไม่ต้องเชื่อมนอกสถานที่ และไม่ทำให้โครงสร้างหลังคาเสียหาย
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:เหล็ก SUS304
ฟังก์ชั่นสินค้า:หลังคากระเบื้องที่อยู่อาศัยเชิงพาณิชย์หรืออุตสาหกรรม
อายุการใช้งาน:20 ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

หลังคากระเบื้องติดพลังงานแสงอาทิตย์

ในฐานะผู้ผลิตมืออาชีพ Topfencesolar มีความเชี่ยวชาญในการวิจัยและพัฒนาและการผลิตระบบ Solar Roof Solar Mount สำหรับหลังคากระเบื้อง วัสดุอลูมิเนียมขั้นสูงน้ำหนักเบา ทนต่อการกัดกร่อน และติดตั้งง่าย ตะขออลูมิเนียมสามารถเก็บหลังคากระเบื้อง (wanzheng) และปลอดภัยได้ ตลาดแอปพลิเคชันนี้ครอบคลุมยุโรป เช่น เยอรมนี สเปน อิตาลี เนเธอร์แลนด์ ฯลฯ และประเทศในเอเชีย เช่น อินโดนีเซีย ไทย เวียดนาม เป็นต้น
ยี่ห้อสินค้า:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อลูมิเนียมเกรดสูง
ฟังก์ชั่นสินค้า:ตะขอหลังคายึดรางและรองรับแผงโซลาร์เซลล์
อายุการใช้งาน:≥25ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

ในฐานะผู้ผลิตและซัพพลายเออร์ แผงยึดหลังคาแผงโซลาร์เซลล์ ที่เชื่อถือได้ในประเทศจีน เรามีโรงงานของเรา หากต้องการรับรายการราคาของผลิตภัณฑ์ที่กำหนดเองโปรดติดต่อเรา
