ไม้แขวนเสื้อคุณภาพสูงผลิตในประเทศจีน

Hanger Bolt สำหรับการติดตั้งโครงสร้างพลังงานแสงอาทิตย์ ผลิตโดย Topfencesolar ในเมืองผลิตสลักเกลียวเซียะเหมินของจีน ประกอบด้วยสามส่วนหลักด้านล่าง

คำอธิบาย:

รายการ	วัสดุ	ขนาด	ปริมาณ	น้ำหนักต่อหน่วย
น็อต M10	SUS304	M10*200	1	0.085
น็อตหน้าแปลน M10	SUS304	M10*15*10	3	0.011
แผ่นยาง	อีพีดีเอ็ม	M10*200	1	0.05

ชื่อสินค้า: สลักเกลียวแผงโซลาร์เซลล์

วัสดุ: SUS304/316

ป้องกันสนิม: ประสิทธิภาพสูงของมัน

สถานที่ติดตั้ง: บนหลังคา

สี: ธรรมชาติหรือกำหนดเอง

ฟังก์ชั่น: แผงยึดแผงโซลาร์เซลล์ของโครงสร้าง

ประกอบล่วงหน้าก่อนจัดส่ง

สลักเกลียวแผงโซลาร์เซลล์เป็นตัวเลือกโครงสร้างที่ปรับให้เหมาะสม ไม่จำเป็นต้องติดตั้งที่ซับซ้อน ทำให้การติดตั้งโครงสร้างแผงโซลาร์เซลล์ง่ายขึ้นและมีประสิทธิภาพมากขึ้นในการให้การสนับสนุนโมดูล PV ที่เชื่อถือได้

ความจุในการโหลด:

โหลดลมสูงสุด: สูงสุด สูงถึง 60 ม./วินาที

ปริมาณหิมะสูงสุด: สูงสุด สูงถึง 1.4 KN/m2

การใช้งานที่เหมาะสมกับบริเวณหลังคา: หลังคาโลหะลูกฟูก หลังคาสี่เหลี่ยมคางหมู หลังคาเหล็กแซนวิช หลังคาดีบุก ฯลฯ

ขนาดเพิ่มเติม:

โดยใช้วิธีการ:

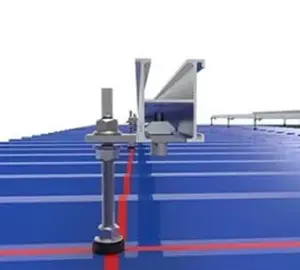

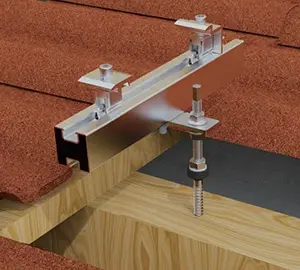

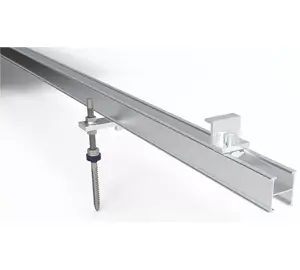

ที่สลักเกลียวแขวนพลังงานแสงอาทิตย์ใช้ร่วมกับชุดติดตั้ง L-feet สำหรับยึดรางโซลาร์เซลล์ด้วย Mid-clamps และ End-clamps

คู่มือแนะนำ

(1) วัดตำแหน่งหลังคาและตำแหน่งช่องติดตั้งก่อนเจาะบนคานเหล็กหรือจันทันไม้

(2) ขันโบลต์เข้าไปในรูที่เจาะไว้ล่วงหน้า และตรวจดูให้แน่ใจว่าแผ่น EPDM ต่อเข้ากับหลังคาอย่างแน่นหนาเพื่อลดความเสี่ยงจากน้ำรั่ว

(3) ปรับความสูงเพื่อตั้งแผงให้สูงเหนือหลังคาในที่สุด แล้วจึงขันน็อตล็อค

(4) ติดตั้งบล็อก L-feet ที่ด้านบนแล้วขันน็อตหน้าแปลน M10 ให้แน่น

(5) การเชื่อมต่อรางโซล่าร์กับขั้วต่อราง โดยติดตั้งบนชุด L-feet

(7) ติดแผงโซลาร์เซลล์บนโครงสร้างด้วยที่หนีบแผงโซลาร์เซลล์กลางและปลายเพื่อปูหลังคาให้เสร็จสมบูรณ์
