ระบบติดตั้งตะขอหลังคากระเบื้อง

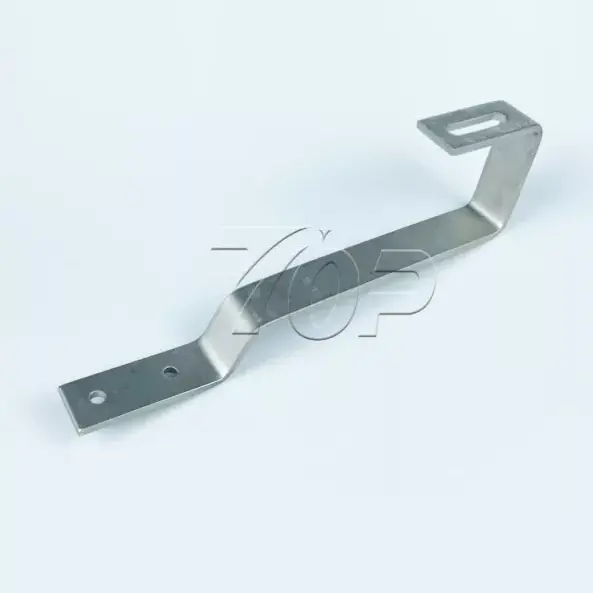

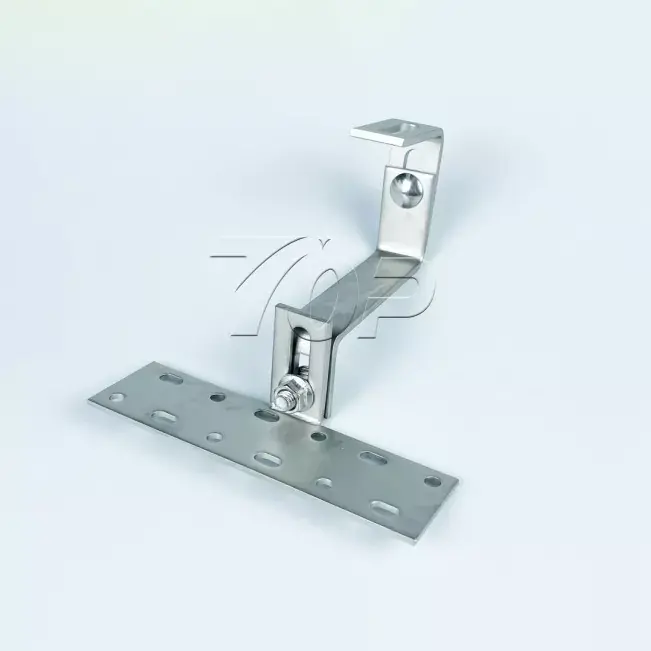

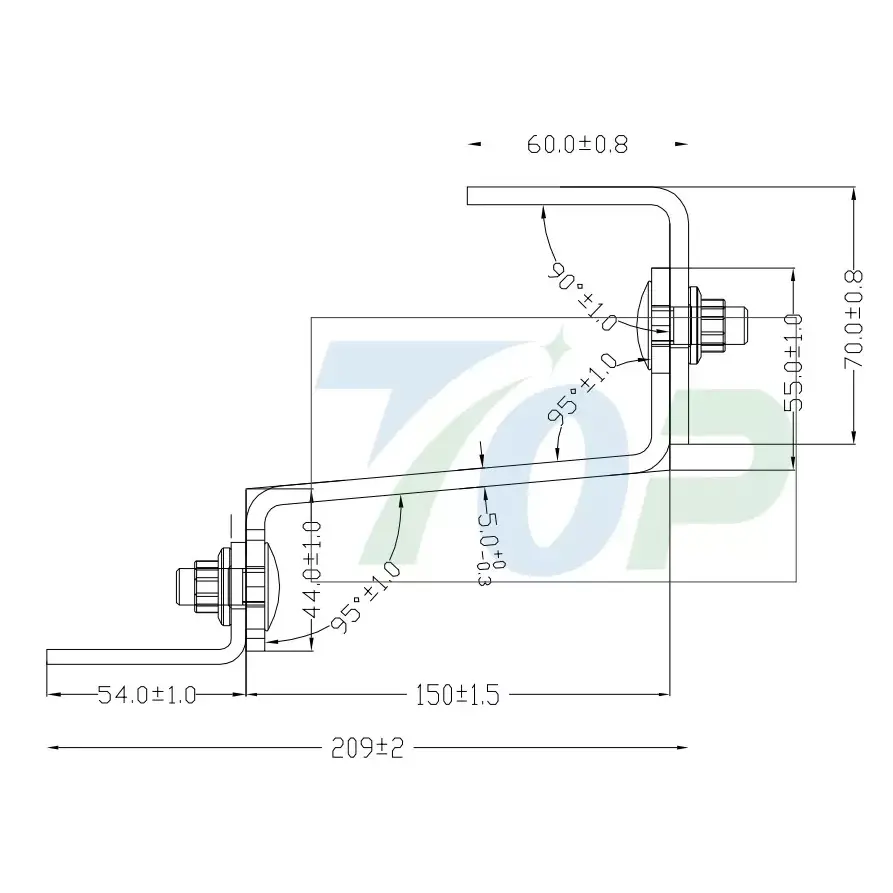

กำลังมองหาผู้ผลิตและซัพพลายเออร์จีนที่เชื่อถือได้อยู่ใช่ไหม? ไม่ต้องมองอีกต่อไป! Topfencesolar เป็นโรงงานชั้นนำที่นำเสนอระบบติดตั้งตะขอหลังคากระเบื้องคุณภาพสูง การออกแบบโครงสร้างตะขอหลังคา Topfencesolar หมายเลขชิ้นส่วน: TF-AHK-H12 เป็นแบบปรับความสูงได้ 2 ระดับ สแตนเลสหนา 5 มม. ความยาวตั้งแต่ 120-150 มม.

ข้อกำหนดทางเทคนิค:

1. รอยเชื่อมมีความหนาแน่นสม่ำเสมอ มีพื้นผิวที่สวยงาม โดยไม่มีการตัดราคา รอยแตก หรือช่องลม ฯลฯ

2. ส่วนเรียบโดยไม่มีขอบคม มุมคม หรือเสี้ยน ฯลฯ

3. ความอดทนที่ไม่ระบุชื่อถูกนำมาใช้ตามระดับ M (GB/T 1804-2000)

4. ไม่มีเครื่องหมายสำหรับมุมขวา

5.การรักษาพื้นผิวเสร็จสิ้นตามความต้องการของลูกค้า

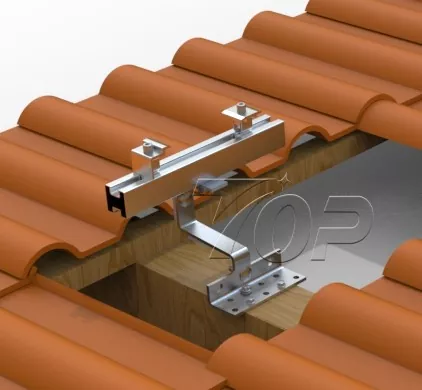

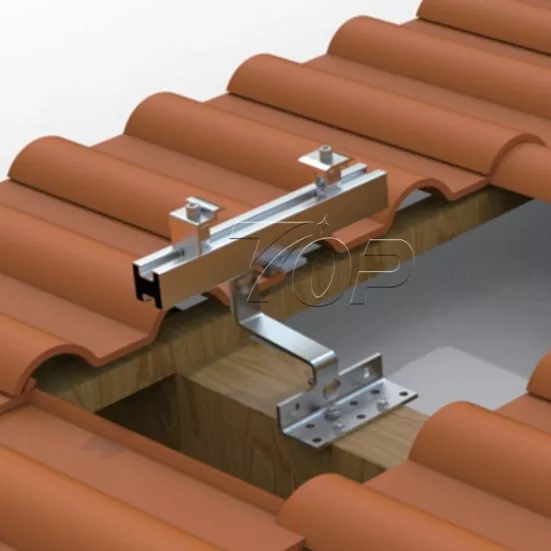

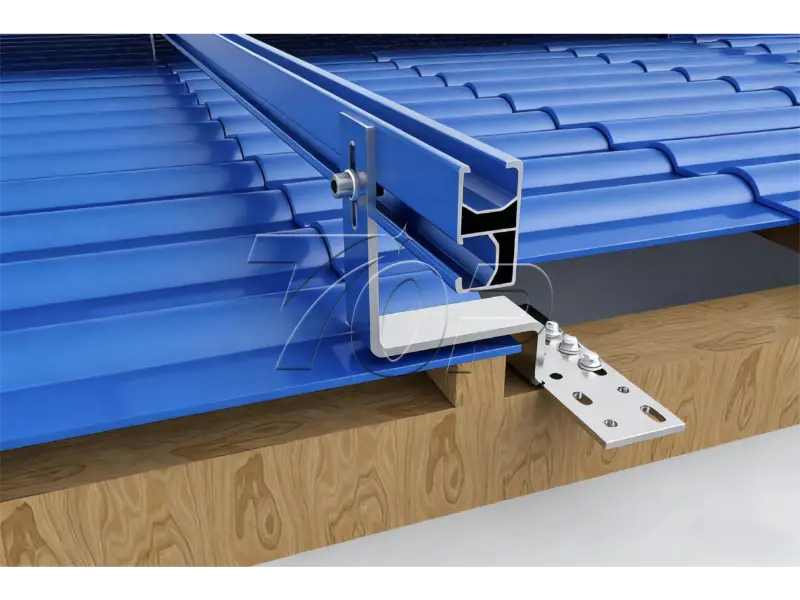

แตกต่างจากการติดตั้งภาคพื้นดินแบบดั้งเดิม โซลูชันการติดตั้งบนหลังคาช่วยเพิ่มอัตราการใช้พลังงานแสงอาทิตย์ได้อย่างมีประสิทธิภาพ ระบบติดตั้งตะขอหลังคากระเบื้องจาก Topfencesolar เป็นที่นิยมใช้ในสถานีพลังงานแสงอาทิตย์ที่อยู่อาศัยและเชิงพาณิชย์ วิธีแก้ปัญหาโดยใช้ตะขอรูปทรงพิเศษออกแบบตามหลังคากระเบื้อง ติดตั้งบนคานไม้หลังคา รูปร่างโค้งงอของตัวตะขอยึดเกาะบนหลังคาแบบไม่สัมผัส 100% โดยไม่ทำให้กระเบื้องเสียหาย และการออกแบบนี้สามารถรักษาหลังคาเดิมได้อย่างปลอดภัยโดยไม่ต้องเจาะหลังคาและลดความเสี่ยงขั้นต่ำของน้ำรั่ว

วัสดุ:

การออกแบบระบบติดตั้งตะขอหลังคากระเบื้อง Topfencesolar ส่วนใหญ่ประกอบด้วยสแตนเลส เรารักษาคุณภาพสูงและทนทานในการใช้งานในระยะยาว โดยใช้บริการมากกว่า 25 ปี วัสดุเป็นสแตนเลส SUS304 และระบบผสมผสานโดยใช้รางอะลูมิเนียม Al6005-T5 เพื่อรองรับแผงโซลาร์เซลล์บนหลังคาอย่างแข็งแรง

การรักษาพื้นผิวของรางสำหรับตะขอนี้: อะลูมิเนียมที่มีการชุบผิวอโนไดซ์≥15μm

ประสิทธิภาพ: รักษาโครงสร้างอะลูมิเนียมให้ป้องกันการกัดกร่อนได้ดีเยี่ยมภายใต้การใช้งานทางศาสนาที่แตกต่างกัน และแม้แต่ในสภาพแวดล้อมสภาพอากาศที่ซับซ้อน

ใบรับรอง: ตะขอ Topfencesolar สอดคล้องกับ SGS/CE/TUV และคุณภาพการผลิตตรงตามมาตรฐาน SGS

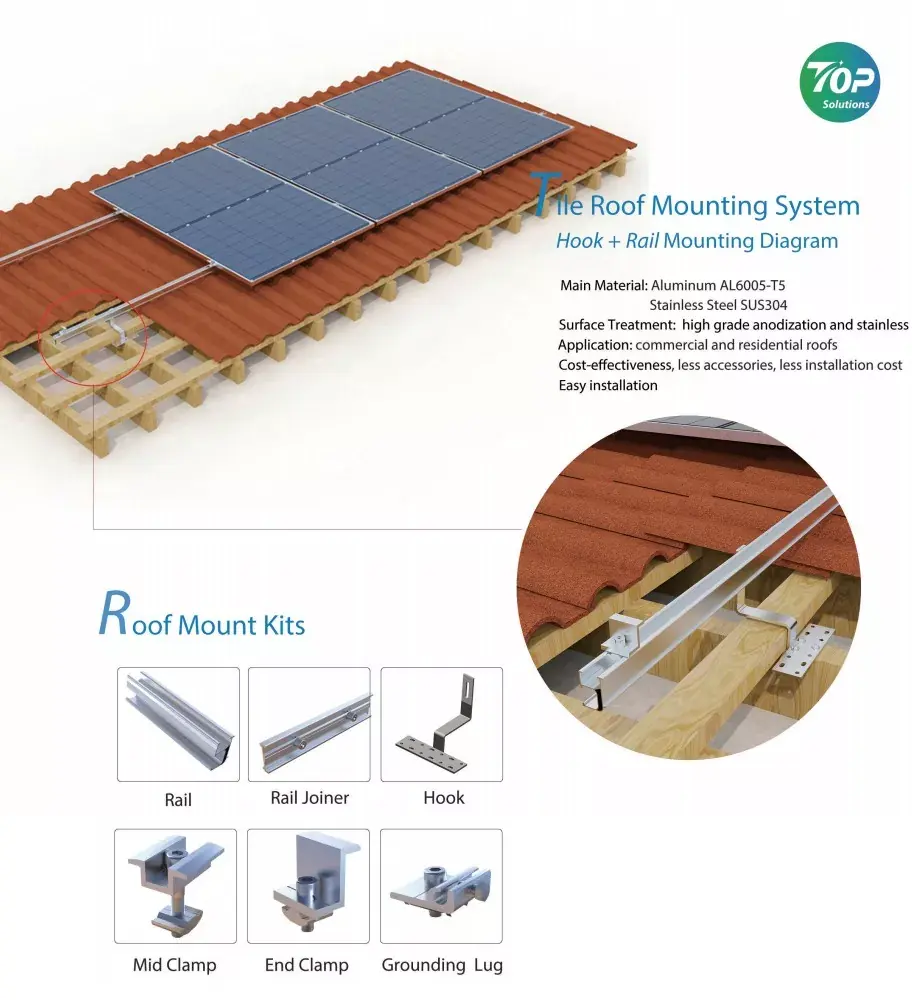

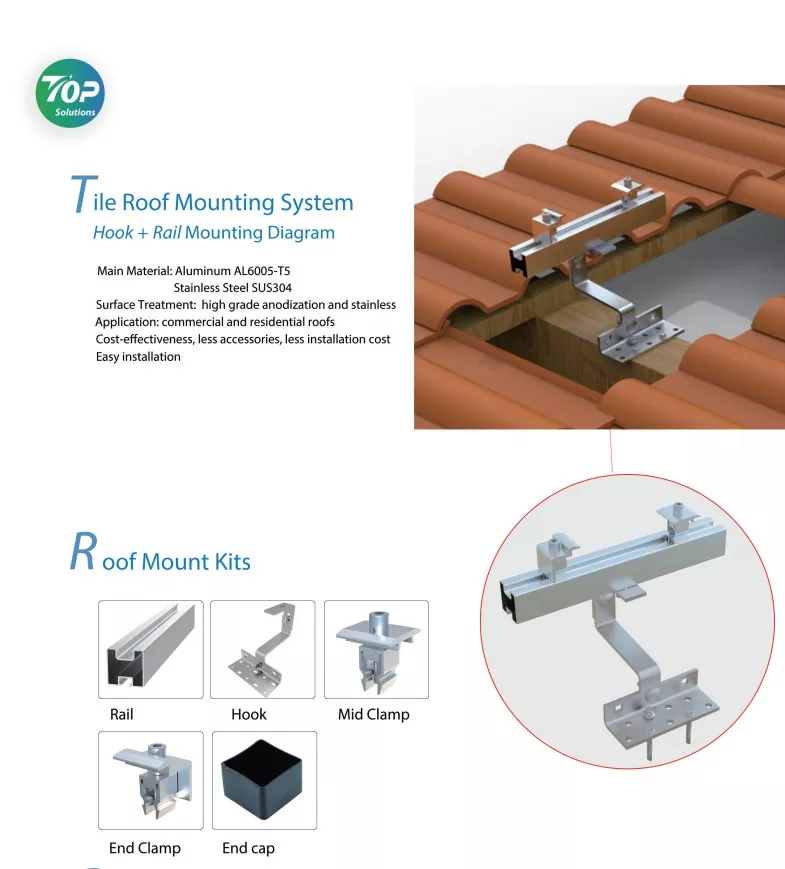

ส่วนประกอบของตะขอหลังคากระเบื้อง:

กระพริบ: ยาง

แขนตะขอ: เหล็ก SUS304

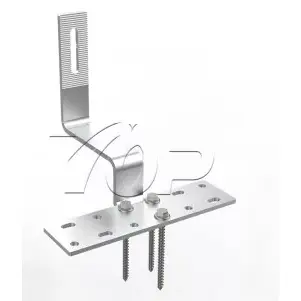

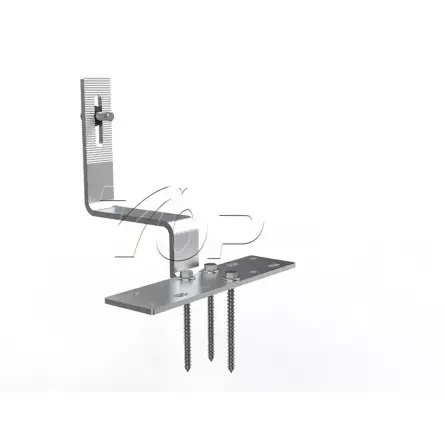

ตัวยึด: สกรู/ หมุดเกลียวในตัว

แคลมป์ราง: แคลมป์กลาง / แคลมป์ปลาย

ประโยชน์:

ข้อดีของการติดตั้งตะขอหลังคา Topfencesolar ที่รวดเร็วนี้คือ สามารถติดตั้งได้รวดเร็วด้วยต้นทุนที่ต่ำที่สุด และทำการเปลี่ยนแปลงโครงสร้างเดิมของหลังคาน้อยที่สุด ดังนั้นระบบยึดขอเกี่ยวนี้จึงมีความสวยงามน่าดึงดูดเมื่อผสมผสานเข้ากับหลังคา

นอกจากนี้เรายังมีตัวเลือกสีดำซึ่งมีชื่อเสียงในตลาดยุโรปด้วย

การประยุกต์ใช้งานเหมาะกับระบบติดตั้งหลังคากระเบื้องของแผงโซลาร์เซลล์ รุ่นรายละเอียดประกอบด้วยขายึดตะขอหลังคากระเบื้องพลังงานแสงอาทิตย์ + การติดตั้งรางอลูมิเนียม

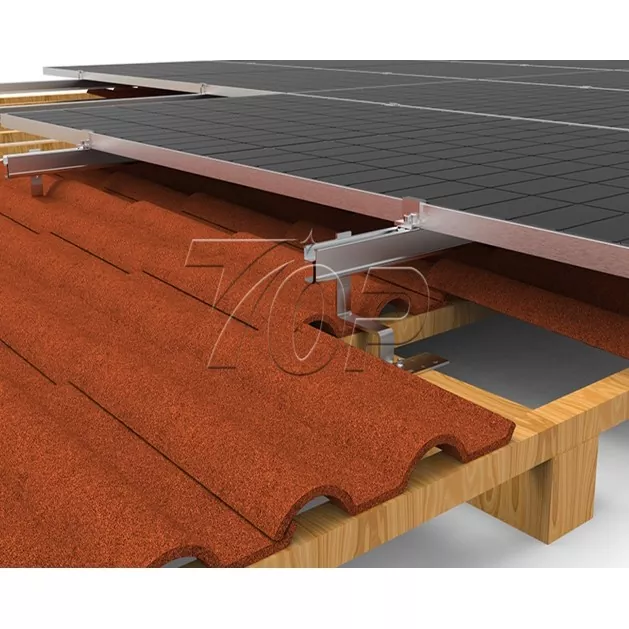

ขั้นตอนการติดตั้ง:

ขั้นตอนแรก: โครงสร้างระบบที่สมบูรณ์บนหลังคากระเบื้องใช้สกรูหรือสลักเกลียวยึดตะขอรางบนคานไม้ของหลังคา

ขั้นตอนที่สอง: การติดตั้งรางอะลูมิเนียม Topfencesolar บนตะขอ จากนั้นให้เชื่อมต่อรางต่างๆ เข้าด้วยกันด้วยขั้วต่อราง

ขั้นตอนที่สาม: เมื่อขอเกี่ยวหลังคาทั้งหมดพร้อมและติดรางอลูมิเนียมแล้ว ให้เตรียมติดตั้งแผงโซลาร์เซลล์ ก่อนที่จะติดตั้งแผง PV ให้ยืนยันเค้าโครงแผงอาร์เรย์กับทีมวิศวกรของ Topfencesolar เพื่อสรุปการติดตั้งแนวตั้งหรือแนวนอน จากนั้นวางแผงเซลล์แสงอาทิตย์ใน 1 rwo โดยมี 4-14 แผงขึ้นไปโดยหนึ่งชุดหรือสองแผงในแถวเดียวแผงโซลาร์เซลล์ 4-20 แผงในหนึ่งคอลัมน์บนราง ปริมาณแผงแถวและเสาขึ้นอยู่กับขนาดหลังคาและด้านที่หันหน้าไปทางแสงแดด หากต้องการทราบรายละเอียดระดับมืออาชีพเกี่ยวกับวิธีออกแบบโครงร่างแผงโซลาร์เซลล์บนหลังคา และความจุไฟฟ้าที่หลังคาของคุณสามารถติดตั้งบนหลังคาได้ คุณสามารถปรึกษาได้จากทีมวิศวกรพลังงานของ TOPrfence

ขั้นตอนที่สี่: เชื่อมต่อแผงโซลาร์เซลล์บนรางอะลูมิเนียมด้วย Topfencesolar Mid-clmaps และปิดท้ายด้วย End-clmaps เพื่อรักษาความปลอดภัยให้กับแผงโซลาร์เซลล์เหล่านี้บนหลังคากระเบื้อง

ปัจจัยที่มีอิทธิพลต่อการออกแบบโครงสร้างและการติดตั้งแผงโซลาร์เซลล์:

1. ขนาดหลังคา - กำหนดความจุไฟฟ้าที่คุณสามารถติดตั้งในอาคารของคุณได้

2. ประเภทของหลังคา: หลังคาแต่ละประเภทมีวิธีการติดตั้งที่แตกต่างกัน หลังคากระเบื้องลาด การเลือกตะขอพร้อมรางถือเป็นทางออกหนึ่งที่ดีที่สุด ลดต้นทุน รองรับแผงโซลาร์เซลล์ได้มีความแข็งแรงสูง และโครงสร้างน้ำหนักเบาช่วยรับน้ำหนักหลังคาได้ดี แต่เช่นเดียวกับหลังคาเมทัลชีท หรือหลังคาคอนกรีต จำเป็นต้องเลือกฟุต L + โครงสร้างราง หรือระบบบัลลาสต์ เป็นต้น โปรดปรึกษาทีมงาน Topfencesolar Engineer

3. ขนาดของแผงโซลาร์เซลล์ และความจุไฟฟ้าของแต่ละแผง It is related to the structure weight loading.

4. ความเร็วลม โครงสร้างระบบติดตั้งตะขอหลังคากระเบื้องต้องมีความแข็งแรงพอที่จะต้านทานลมได้ตั้งแต่ 2 เมตร/วินาที ถึง 70 เมตร/วินาที (ความเร็วลมเฉลี่ยนับเป็น 3 วินาที)

5. วัสดุโครงสร้าง ปัจจุบัน Steel และ Aluminium เป็นวัสดุที่ใช้บ่อยที่สุดและมีชื่อเสียงในการยึดโครงสร้าง เพราะโครงสร้างหลังคาต้องเลือกวัสดุที่มีน้ำหนักเบา ดังนั้นไปที่ Almuminun จึงเป็นตัวเลือกที่ดีที่สุด จาก Topfencesolar แผงเซลล์แสงอาทิตย์ Aluminium Al6005-T5 มีคุณภาพสูงกว่าตลาด

ข้อดี

1.Topfencesolar ตะขอหลังคากระเบื้องแหลมที่ออกแบบสำหรับระบบติดตั้งพลังงานแสงอาทิตย์มีการออกแบบการติดตั้งที่ง่ายดายวงเล็บน้อยการติดตั้งที่รวดเร็ว

2. ชุดตะขอหลังคาของเรามีกระบวนการอโนไดซ์คุณภาพสูงและการรักษาพื้นผิวสแตนเลส Supporting to long term using.

3. การออกแบบอุปกรณ์เสริมที่ไม่ค่อยได้รับการปรับให้เหมาะสมนั้นมีต้นทุนที่ต่ำกว่า ที่ไซต์งานเพียงต้องการแรงงานในการติดตั้งน้อยลงเพื่อลดต้นทุนการติดตั้ง

4.Topfencesolar มีชุดตัวเลือกตะขอประเภทต่างๆ ที่รองรับการปรับให้เข้ากับหลังคากระเบื้องต่างๆ และครอบคลุมตลาดเยอรมนี โปแลนด์ ออสเตรีย สเปน หรือญี่ปุ่น อินโดนีเซีย ฯลฯ

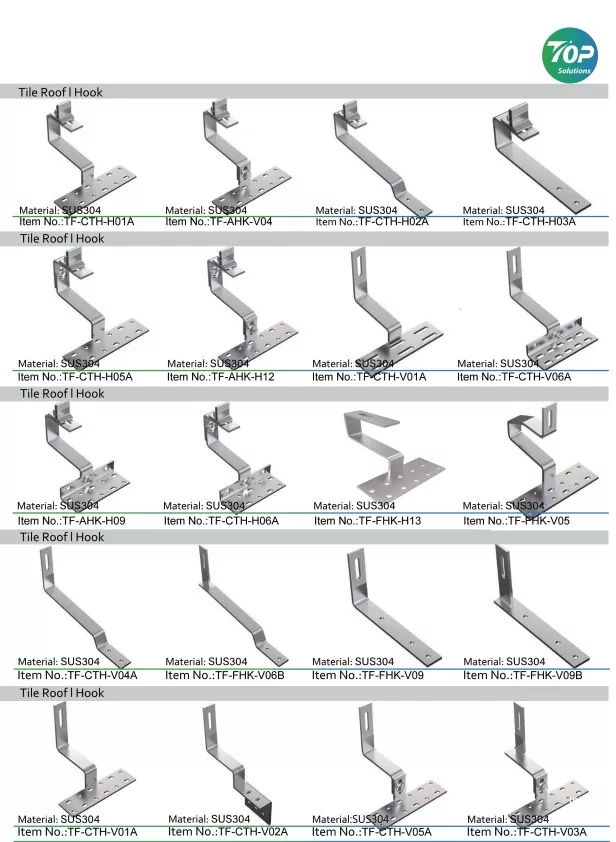

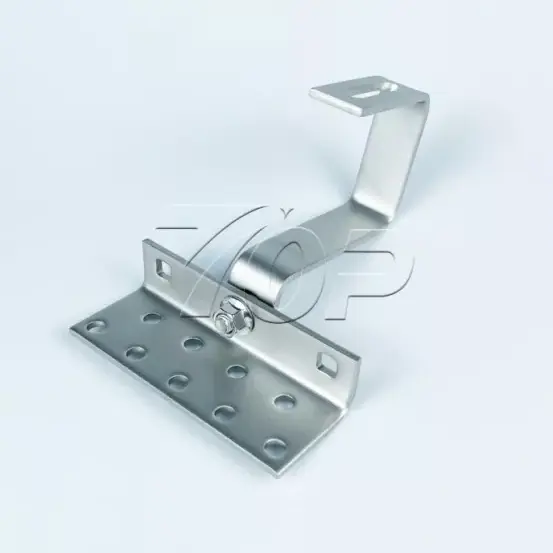

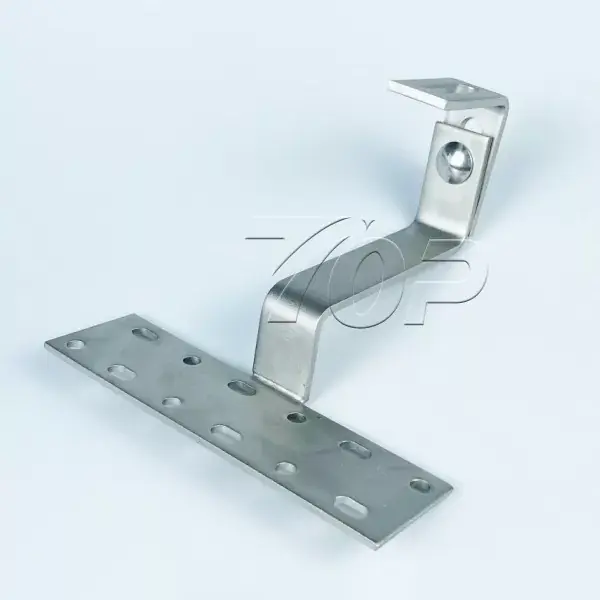

ตัวเลือกตะขอรูปทรงและประเภทต่างๆ เพิ่มเติม:
