ผู้ผลิตและจำหน่ายรางยึดแผงโซลาร์เซลล์

แบรนด์เซียะเหมิน Topfencesolarรางยึดแผงโซลาร์เซลล์ใช้สำหรับระบบพลังงานแสงอาทิตย์บนหลังคาเป็นวัสดุอลูมิเนียมระดับสูงที่เหมาะสำหรับการติดตั้งแผงโซลาร์เซลล์

รางโซลาร์เซลล์ชนิดหลังคา:

อลูมิเนียม 6005-T5/T6 มีความแข็งแรงสูง ทนต่อการกัดกร่อนได้ดีเยี่ยม และมีน้ำหนักเบามาก เป็นวัสดุที่เหมาะสมที่สุดสำหรับวางระบบบนชั้นดาดฟ้า

TF-RL series B46 ราง | ความยาว 4000 มม. 4200 มม. 4500 มม. 4800 มม. เป็นต้น

ขนาดปกติ : 27.3*48.3*4500 มม

การรักษาพื้นผิว: ≥10μm

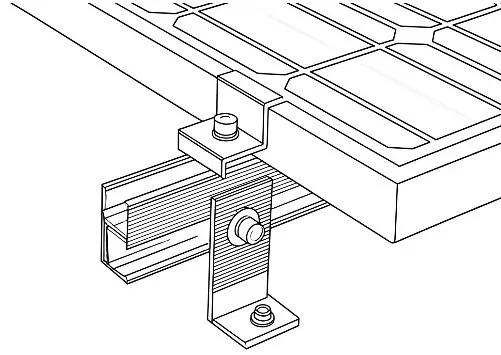

ชุดติดตั้งราง

รายละเอียดการออกแบบโครงสร้าง: เช่น TF-RL-B46 ซึ่งเป็นรุ่นที่ได้รับความนิยมมากที่สุดรุ่นหนึ่งเป็นต้น

ขนาดโครงสร้าง:

พารามิเตอร์เรขาคณิตหน้าตัดของโครงสร้าง
(1) ราง:	B46		วัสดุ:		AL6005-T6
σs= 250	นิวตัน/มม2		อี= 70000		นิวตัน/มม2
พารามิเตอร์เรขาคณิตส่วน
ก(มม.2)		197.0		ไอพี(mm4)		64335.0
ทรงเครื่อง(mm4)		43678.0		ฉัน(mm4)		20657.0
ซซูป(mm3)		1804.0		ไซเลฟท์(mm3)		1703.0
ไซดาวน์(mm3)		2004.0		ไซไรท์(mm3)		1306.0

น้ำหนัก /เมตร = ความหนาแน่น ρ(กก./ลบ.ม.) × พื้นที่หน้าตัด A(m2) × g(N/kg)

=2710 x 0.00019696 x 9.8

=5.23 นิวตัน/ม

การวิเคราะห์องค์ประกอบทางเคมีของรางอลูมิเนียม B46:

(วิธีทดสอบ: GB/T3190-2008,OES)

องค์ประกอบทางเคมีของ AL6005-T6
องค์ประกอบ	กฎระเบียบของ 6005	ผลิตภัณฑ์อลูมิเนียม Antai (AT6006 -T6)	บทสรุป
ศรี	0.6-0.9	0.62	ผ่าน
เฟ	≤0.35	0.13	ผ่าน
ลูกบาศ์ก	≤0.10	<0.001	ผ่าน
มน	≤0.10	0.003	ผ่าน
มก	0.40-0.60	0.56	ผ่าน
Cr	≤0.35	0.001	ผ่าน
สังกะสี	≤0.10	0.01	ผ่าน
ติ	≤0.10	0.014	ผ่าน
อัล	ระยะขอบ	ระยะขอบ	ผ่าน

การทดสอบแรงดึง:

วิธีทดสอบ : JIS Z 2241-2011

สมบัติทางกลของ AL6005-T6

รายการทดสอบ	ประเภทชิ้นงาน	แรงดึง (Rm)(Mpa)	พิสูจน์ความแข็งแรง (R0 .2) (Mpa)	การยืดตัวหลังจากการแตกหัก (A50 มม.)(%)
ผลลัพธ์	หมายเลข 13B	295	263	10

อุปกรณ์เสริมชุดยึดโครงสร้างราง:


สลักเกลียวสองอัน	ตะขอหลังคา	ชุดเท้า L	แคลมป์กลาง 1

ปลายหนีบ 1	แคลมป์กลาง 2	แคลมป์ปลาย 2	แผ่นนำไฟฟ้า

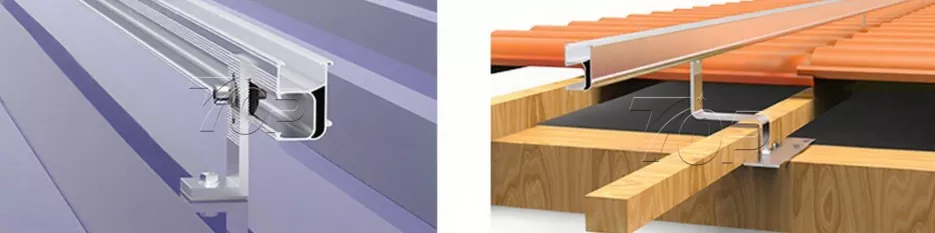

การใช้งานรางเพิ่มเติม

View as

ขายึดรางยึดแผงโซลาร์เซลล์อลูมิเนียม

ขายึดรางยึดแผงโซลาร์เซลล์อะลูมิเนียมผลิตโดย Xiamen Topfencesolar จากประเทศจีน โดยใช้ตะขอหลังคาติดตั้งบนคานเพื่อรองรับราง B45 ตัวเชื่อมต่อรางที่เชื่อมต่อชิ้นส่วนของรางในรางยาวหนึ่งแถวทีละแถวเพื่อจัดเรียงแผงโซลาร์เซลล์ในแนวนอนหรือแนวตั้ง ประสิทธิภาพความน่าเชื่อถือสูงได้รับการตอบรับอย่างอบอุ่นจากตลาดยุโรป เอเชีย และอเมริกา
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อลูมิเนียม
ฟังก์ชั่นสินค้า:รางสำหรับติดตั้งแผงโซลาร์เซลล์
อายุการใช้งาน:≥25ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

รางยึดหลังคาโซลาร์แร็ค

ในฐานะซัพพลายเออร์ที่เชื่อถือได้สำหรับโครงสร้างการติดตั้งพลังงานแสงอาทิตย์ Xiamen Topfencesolar Co., Ltd ทุ่มเทในการออกแบบและผลิตรางติดตั้งหลังคาพลังงานแสงอาทิตย์ประสิทธิภาพสูง เพื่อตอบสนองความต้องการของตลาดที่หลากหลาย ตั้งแต่หลังคาที่อยู่อาศัยไปจนถึงโรงไฟฟ้า PV เชิงพาณิชย์ เราออกแบบผลิตภัณฑ์ที่ให้ทั้งประสิทธิภาพทางเทคนิคและความคุ้มทุน

ชื่อแบรนด์:ท็อปเฟนเซโซลาร์

วัสดุผลิตภัณฑ์:AL6005-T5/AL6063-T6

ฟังก์ชั่นสินค้า:การติดตั้งบนชั้นดาดฟ้า

อายุการใช้งาน:มากกว่า 20 ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

รางแผงโซลาร์เซลล์

รางแผงโซลาร์เซลล์ให้การสนับสนุนที่มั่นคงสำหรับระบบติดตั้งหลังคาโซลาร์เซลล์ และสามารถปรับใช้ในโอกาสต่างๆ เซียะเหมิ Topfencesolar เป็นผู้ผลิตมืออาชีพที่เรานำเสนอบริการรางแผงโซลาร์เซลล์ที่กำหนดเองเพื่อช่วยลูกค้าในโครงการพลังงานแสงอาทิตย์ ตัวอย่างมีให้เลือกหลายขนาดและปริมาณ
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อะลูมิเนียม Al6005-T5 / T6
ฟังก์ชั่นสินค้า:การติดตั้งพลังงานแสงอาทิตย์บนหลังคาโลหะ
อายุการใช้งาน:20 ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

รางขนาดเล็กสำหรับการติดตั้งแผงโซลาร์เซลล์หลังคาโลหะ

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพในประเทศจีน รางขนาดเล็กสำหรับการติดตั้งแผงโซลาร์เซลล์หลังคาโลหะ ลักษณะทนทานและน้ำหนักเบาที่ผลิตโดย Xiamen Topfencesolar สามารถลดต้นทุนการติดตั้งแผงโซลาร์เซลล์ของคุณลงได้ 20-30% การอโนไดซ์พื้นผิวอะลูมิเนียมกำลังประมวลผลที่ความหนา ≥ 10μm ต้องใช้ความพยายามอย่างมากในการพิสูจน์รังสียูวีและความต้านทานการกัดกร่อน โดยการให้บริการมานานกว่า 25 ปี โซลูชันไร้รางนี้ได้รับการตอบรับเป็นอย่างดีและนำไปใช้ในระบบสุริยะภาคพื้นดินในที่อยู่อาศัย พาณิชยกรรม และอุตสาหกรรม
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อัล6005-T5
ฟังก์ชั่นสินค้า:สำหรับโหลดแผงโซลาร์เซลล์บนหลังคาหรือพื้นดิน
อายุการใช้งาน:≥25ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

แผงยึดแร็คหลังคาแผงโซลาร์เซลล์

Topfencesolar เป็นผู้นำในการผลิตแผงยึดแร็คหลังคาแผงโซลาร์เซลล์ โรงงานในประเทศจีน รางเป็นขายึดหลักของระบบไฟฟ้าโซลาร์เซลล์ ด้วยการติดตั้งราง จึงสามารถยึดแผงโซลาร์เซลล์บนหลังคาต่างๆ ได้อย่างปลอดภัย เช่น หลังคาคอนกรีต โลหะ และกระเบื้อง รางน้ำหนักเบาทำจากอลูมิเนียมอัลลอยด์ ทนทานต่อการกัดกร่อนได้ดีเยี่ยม ยิ่งกว่านั้นยังติดตั้งง่ายอีกด้วย

ดูเพิ่มเติม >> ส่งคำถาม >>

รางยึดแผงโซลาร์เซลล์อะลูมิเนียม

รางยึดแผงโซลาร์เซลล์อลูมิเนียมเป็นส่วนสำคัญอย่างหนึ่งสำหรับโครงสร้างการติดตั้งพลังงานแสงอาทิตย์ทั้งหมด ผลิตจากวัสดุอลูมิเนียม 6005-T5 พร้อมการชุบผิวด้วยอโนไดซ์ ทนทานยาวนานกว่า 25 ปี
ชื่อแบรนด์:ท็อปเฟนเซโซลาร์
วัสดุผลิตภัณฑ์:อะลูมิเนียม 6005-T5, 6063-T6
ฟังก์ชั่นสินค้า:รองรับการติดตั้งพลังงานแสงอาทิตย์
อายุการใช้งาน:≥ 20 ปี

ดูเพิ่มเติม >> ส่งคำถาม >>

ในฐานะผู้ผลิตและซัพพลายเออร์ รางยึดแผงโซลาร์เซลล์ ที่เชื่อถือได้ในประเทศจีน เรามีโรงงานของเรา หากต้องการรับรายการราคาของผลิตภัณฑ์ที่กำหนดเองโปรดติดต่อเรา
