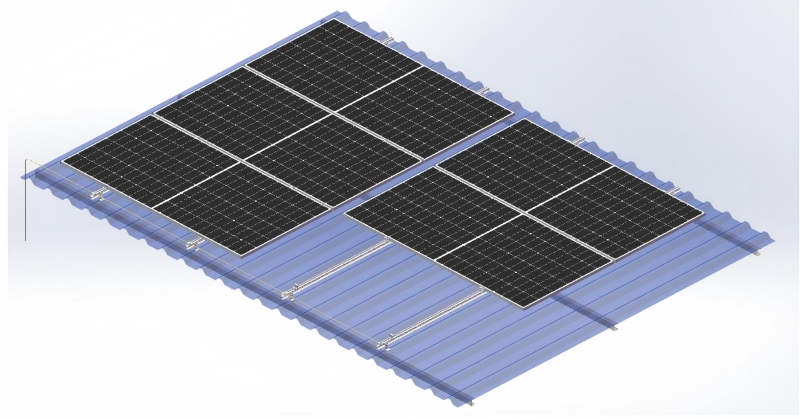

วิธีการติดตั้งแผงโซลาร์เซลล์บนหลังคา?

การติดตั้งสถานีพลังงานแสงอาทิตย์สามารถนำมาซึ่งประโยชน์มากมาย เช่น การประหยัดค่าไฟฟ้าหรือแม้แต่การยกเว้นค่าใช้จ่ายทั้งหมด

หากต้องการเพลิดเพลินกับความสะดวกสบายมากมายของพลังงานแสงอาทิตย์ การติดตั้งบนหลังคาถือเป็นตัวเลือกที่คุ้มค่าที่สุดก่อน

คำแนะนำในการติดตั้งแผงโซลาร์เซลล์บนหลังคา

ตั้งแต่ส่วนประกอบและวัสดุที่จำเป็นไปจนถึงตำแหน่งการติดตั้งที่ดีที่สุดและคำแนะนำการใช้งานแบบทีละขั้นตอน คุณสามารถดูข้อมูลทั้งหมดที่คุณต้องการทราบได้ที่นี่ นำส่วนประกอบการติดตั้งแบบตายตัวไปด้วยL-ฟุตและรางนำทางเป็นตัวอย่าง ส่วนประกอบที่จำเป็นสำหรับการติดตั้งแผงโซลาร์เซลล์แบบคงที่ส่วนใหญ่ขึ้นอยู่กับผู้ผลิต แต่จะเหมือนกันมากหรือน้อยสำหรับวิธีการติดตั้งแผงโซลาร์เซลล์ใดๆ ครบชุดประกอบด้วยส่วนประกอบ สายอินเวอร์เตอร์ ขั้วต่อ MC4 พิน L + รางนำ ขายึดอะลูมิเนียมอัลลอยด์ ฯลฯ และที่สำคัญที่สุดคือเครื่องมือก่อสร้าง ในระบบการติดตั้งประเภทนี้ คุณจะต้องเจาะรูในส่วนที่เชื่อมต่อและยึดเข้ากับรางนำการติดตั้งเพื่อให้แน่ใจว่าโครงสร้างทั้งหมดได้รับการติดตั้งอย่างแน่นหนาบนหลังคา ชุดอุปกรณ์ติดตั้งขายึดสามารถรองรับข้อกำหนดการติดตั้งนี้ได้ วิธีการติดตั้งอื่นๆ ได้แก่ การติดตั้งสลักเกลียวและการติดตั้งบล็อกแรงดัน นอกจากนี้ คุณยังต้องเตรียมเครื่องมือดังต่อไปนี้: • ประแจ • ชุดสี่เหลี่ยม • ผ้าใบกันน้ำกันน้ำ ฯลฯ

เคสนี้ใช้วัสดุอะลูมิเนียมพร้อมขาตั้งรูปตัว L และรางนำ วัสดุนี้มีความแข็งแรงสูง น้ำหนักเบา และทนทานต่อการกัดกร่อน วัสดุอะลูมิเนียมสามารถแปรรูปเป็นวัสดุเข้ามุมได้ง่าย ซึ่งเหมาะสำหรับเครื่องมือธรรมดาและผู้ที่ไม่เป็นมืออาชีพ นอกจากนี้ อะลูมิเนียมยังเข้ากันได้กับเฟรมของแผงโซลาร์เซลล์ส่วนใหญ่ ดังนั้นครอบครัวจึงสามารถติดตั้งได้ด้วยตัวเองโดยไม่ต้องโทรหาผู้เชี่ยวชาญ

ต่อไปนี้เป็นขั้นตอนการติดตั้งโดยละเอียด:

โปรดอ่านคู่มือฉบับนี้อย่างละเอียดก่อนที่จะติดตั้งระบบโซลาร์เซลล์บนหลังคาของคุณ

*การปฏิบัติตามคำแนะนำในการติดตั้งโซลูชันการติดตั้งหลังคาฟุตตัว L อย่างเคร่งครัดจะเป็นไปตามข้อกำหนดด้านโครงสร้างของผลิตภัณฑ์และเป็นไปตามมาตรฐานที่เกี่ยวข้อง ระหว่างการติดตั้ง โปรดแน่ใจว่าได้ปฏิบัติตามกฎข้อบังคับด้านความปลอดภัยที่เกี่ยวข้อง และใส่ใจกับกฎข้อบังคับระดับภูมิภาคที่เกี่ยวข้อง

ผู้ติดตั้งควรปฏิบัติตามบรรทัดฐานต่อไปนี้

1. ปฏิบัติตามรหัสอาคารของท้องถิ่นหรือระดับชาติที่เกี่ยวข้องทั้งหมด รวมถึงรหัสใดๆ ที่อาจแทนที่คู่มือนี้

2. ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์ เช่น ฉากยึด เหมาะสำหรับการติดตั้งและสภาพแวดล้อมการติดตั้งเฉพาะ

3. โปรดใช้อุปกรณ์เสริมที่บริษัทของเราจัดเตรียมให้และเครื่องมือการติดตั้งที่คุณนำมาด้วย (บริษัทของเราจะไม่รับผิดชอบต่อการก่อสร้างโดยใช้อุปกรณ์เสริมทดแทน);

4. วิธีการรีไซเคิล: โปรดปฏิบัติตามข้อบังคับท้องถิ่น

5. การจัดหาพนักงานปฏิบัติงาน: ตรวจสอบให้แน่ใจว่ามีผู้ติดตั้งแผงโซลาร์เซลล์มืออาชีพไม่น้อยกว่าสองคน

6. ตรวจสอบให้แน่ใจว่าการติดตั้งอุปกรณ์ที่เกี่ยวข้องกับไฟฟ้าเสร็จสิ้นโดยช่างไฟฟ้ามืออาชีพ

7. ตรวจสอบให้แน่ใจว่ามีการติดตั้งส่วนประกอบไฟฟ้าของแผงโซลาร์เซลล์อย่างปลอดภัย

คุณสมบัติหลัก

ก. นิยมใช้กับหลังคากระเบื้องเหล็กสีทรงบันไดที่รองรับด้วยคานไม้หรือคานเหล็ก

ข. ดีไซน์น้ำหนักเบา ทนทาน และสวยงาม ประกอบง่ายและติดตั้งได้รวดเร็ว

ค. เหมาะสำหรับการติดตั้งแผงโซลาร์เซลล์แบบมีกรอบและไม่มีกรอบทุกชนิดในตลาด

ง. ส่วนประกอบต่างๆ ได้รับการประกอบไว้ล่วงหน้าในโรงงานและบรรจุในบรรจุภัณฑ์อย่างเหมาะสมเพื่อประหยัดเวลาในการติดตั้งที่ไซต์งาน

1. คำอธิบาย

ระบบนี้ใช้อุปกรณ์เสริมอลูมิเนียมอัลลอยด์รางอลูมิเนียมและน๊อตสแตนเลส เหมาะสำหรับหลังคากระเบื้องเหล็กสีทรงบันไดที่รองรับคานไม้หรือคานเหล็ก

ก่อนการติดตั้งระบบ โปรดอ่านคำแนะนำการติดตั้งต่อไปนี้อย่างละเอียด และโปรดปฏิบัติตามกฎหมายท้องถิ่นระหว่างการติดตั้ง

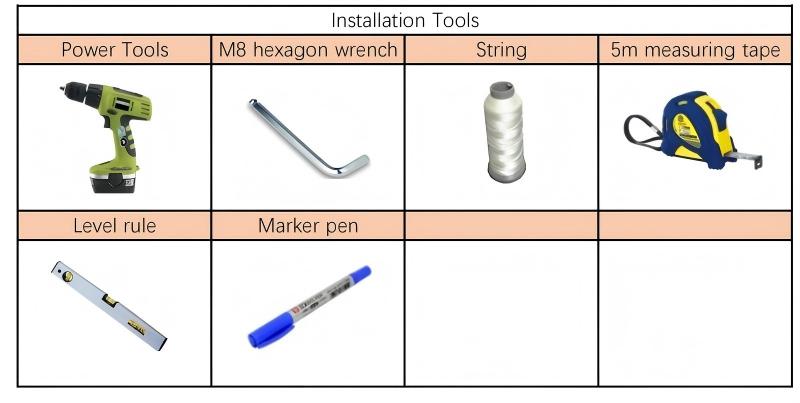

2. เครื่องมือการติดตั้ง

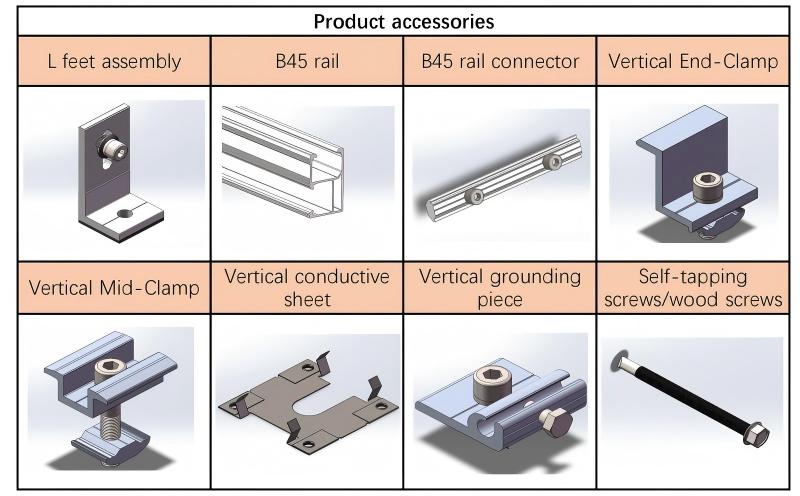

3. อุปกรณ์เสริมของผลิตภัณฑ์

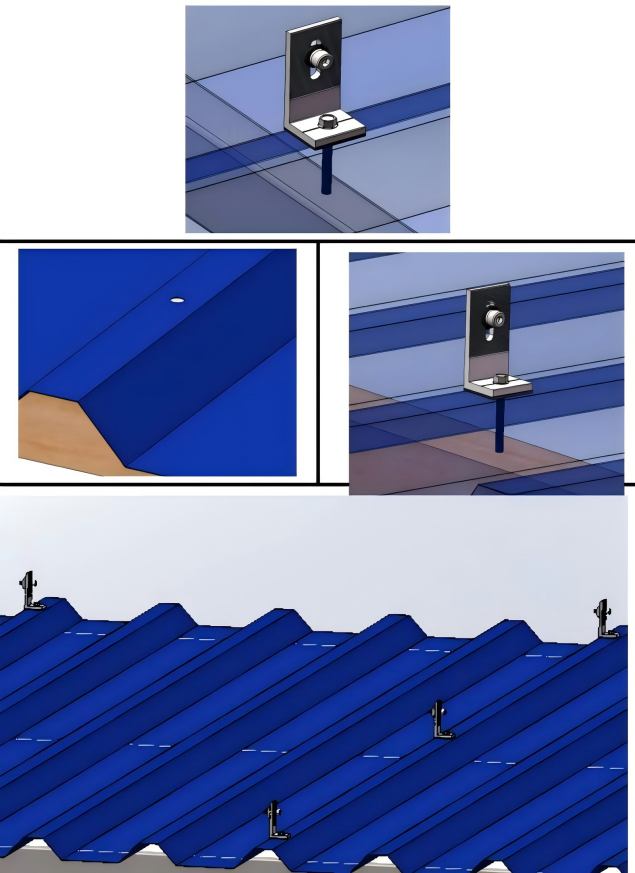

4.1 การติดตั้ง L-foot

ตามวัสดุของคานรองรับให้ใช้สกรูเจาะตัวเอง (คานรองรับเป็นคานเหล็ก) หรือสกรูไม้ (คานรองรับเป็นคานไม้) ในการติดตั้งและยึดชุดประกอบฟุตตัว L ที่ตำแหน่งยอดของกระเบื้องเหล็กสีสี่เหลี่ยมคางหมู

PS: หากแปที่รองรับกระเบื้องเหล็กสี่เหลี่ยมคางหมูทำจากคานไม้ จำเป็นต้องใช้เครื่องมือเจาะเพื่อเจาะรูเล็กๆ ขนาด φ6 มม. ในกระเบื้องเหล็กสีล่วงหน้าเพื่อความสะดวกในการใส่สกรูไม้

จัดเรียงตามแบบและติดตั้งชุดประกอบ L-feet ที่เหลือโดยใช้วิธีการข้างต้น

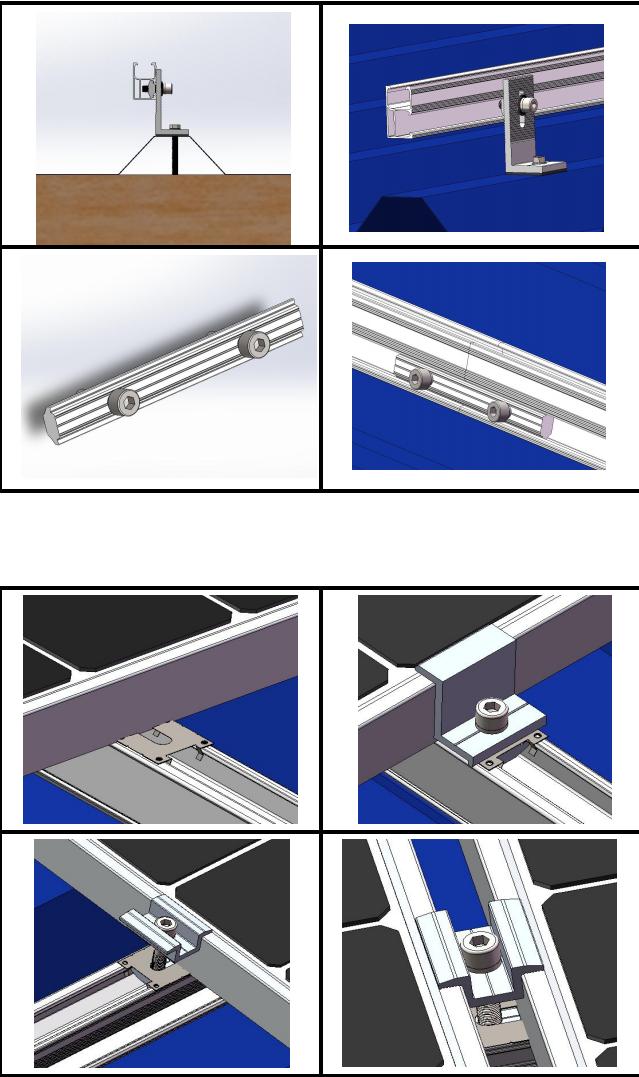

4.2 การติดตั้งราง B45

ปรับทิศทางของพื้นผิวลูกฟูกของราง B45 ให้อยู่ในแนวเดียวกับพื้นผิวลูกฟูกของส่วนประกอบขา L ที่ติดตั้งและยึดไว้แล้ว และใช้ประแจหกเหลี่ยม M8 เพื่อขันสลักเกลียวหกเหลี่ยมบนตะขอให้แน่นเพื่อล็อคราง

ติดตั้งตัวเชื่อมต่อรางที่ตำแหน่งข้อต่อราง และใช้ประแจหกเหลี่ยม M8 ขันสลักเกลียวหกเหลี่ยมบนตัวเชื่อมต่อรางให้แน่นเพื่อล็อคข้อต่อที่ปลายทั้งสองข้าง

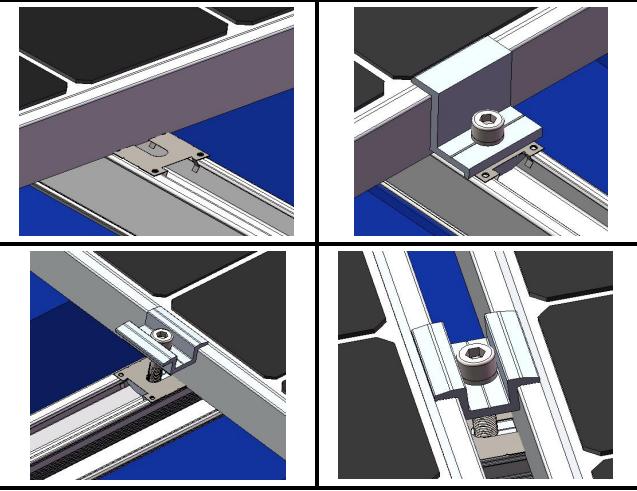

4.3 การติดตั้งแผงโซลาร์เซลล์

วางแผงโซลาร์เซลล์บนราง ปรับตำแหน่งของชุดปลาย และยึดด้วย End-clamp (หากติดตั้งแผ่นนำไฟฟ้า ให้กดแผ่นนำไฟฟ้าเข้าไปในช่องราง ปรับตำแหน่งแล้วกดปลายด้านหนึ่งของแผ่นนำไฟฟ้าด้วยกรอบโลหะของแผงโซลาร์เซลล์)

หลังจากปรับตำแหน่งของแผงโซลาร์เซลล์ตรงกลางแล้วให้แก้ไขด้วยกลางแคลมป์(หากติดตั้งแผ่นนำไฟฟ้า ให้กดแผ่นนำไฟฟ้าเข้าไปในช่องราง และหลังจากปรับตำแหน่งแล้ว ให้ใช้กรอบโลหะของแผงโซลาร์เซลล์ทั้งสองด้านกดปลายทั้งสองด้านของแผ่นนำไฟฟ้า)

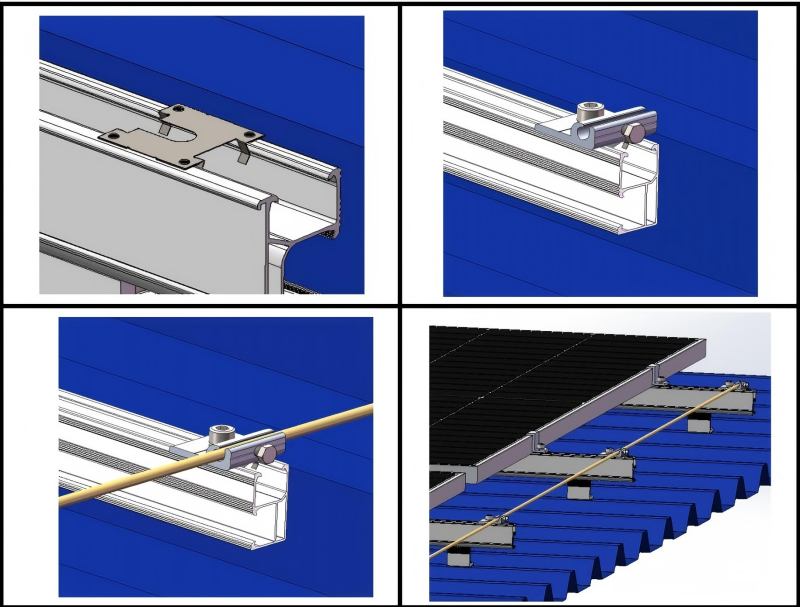

4.4 การติดตั้งอุปกรณ์ต่อสายดิน

(1) ติดตั้งแผ่นนำไฟฟ้าที่ส่วนท้ายของราง

(2) จากนั้นติดตั้งส่วนประกอบสายดิน

(3) ติดตั้งคลิปกราวด์ที่ปลายรางที่เหลือ

(4) สอดลวดทองแดงผ่านคลิปกราวด์เหล่านี้ ขันสลักเกลียวหกเหลี่ยมให้แน่น และสุดท้ายก็กราวด์ลวดทองแดงกราวด์
