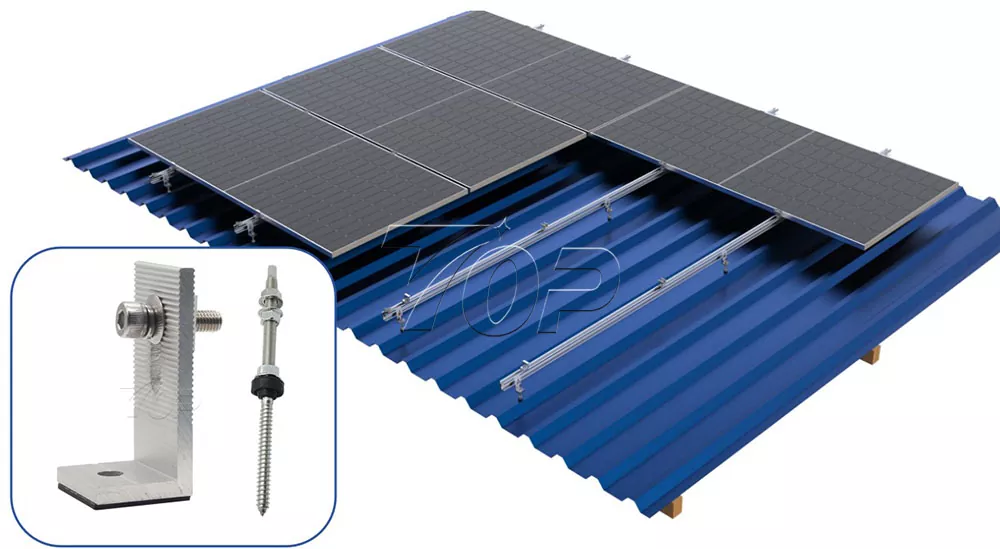

ชุดติดตั้งหลังคาขา L แสงอาทิตย์

ชุดติดตั้งหลังคา Solar L Feet ได้รับการออกแบบโดย Topfencesolar ในฐานะผู้ผลิตมืออาชีพ เราให้ความสำคัญกับประสิทธิภาพการติดตั้งและความสมบูรณ์ของหลังคา ส่วนประกอบขาอะลูมิเนียมรูปตัว L ที่แข็งแรงเหล่านี้ให้การเชื่อมต่อกับโครงสร้างหลังคาโลหะอย่างแน่นหนา การออกแบบนี้ช่วยให้มั่นใจได้ถึงการกระจายน้ำหนักที่แข็งแกร่งและความเข้ากันได้กับโปรไฟล์หลังคาต่างๆ

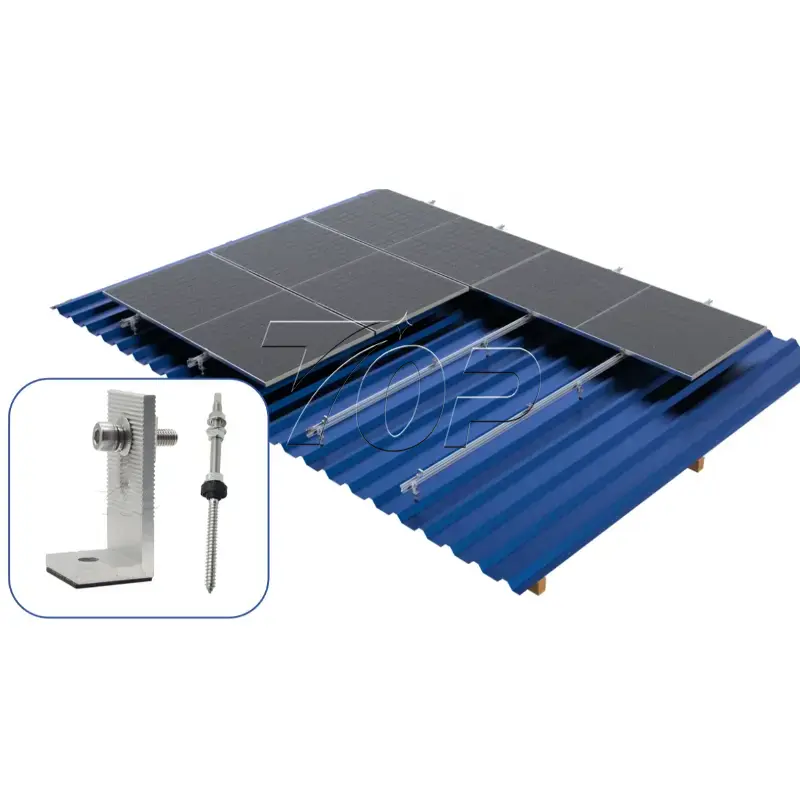

ส่วนประกอบชุดติดตั้งหลังคา

ชุดคิทอะลูมิเนียม L-feet

น็อตตัว T

สกรูเกลียวปล่อย (อุปกรณ์เสริม)

รางอลูมิเนียม B46

สกรูเกลียวคู่

ชุดติดตั้งหลังคา Solar L Feet ของเราได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งาน PV แสงอาทิตย์ที่หลากหลาย ให้ความเสถียรและเพิ่มกำลังขับสูงสุดแม้บนหลังคาโลหะที่มีจำกัด

วัสดุอลูมิเนียม

ประสิทธิภาพน้ำหนักเบา การออกแบบป้องกันการกัดกร่อนและป้องกันสนิม เหมาะสำหรับพื้นที่เปิดโล่งภายใต้สถานการณ์สภาพอากาศที่ซับซ้อน

พบกับการใช้งานเชิงพาณิชย์และอุตสาหกรรม

ไม่ว่าไซต์งานจะเป็นอาคารพาณิชย์ขนาดใหญ่ โกดัง หรือโรงงานอุตสาหกรรมที่มีหลังคาโลหะ ระบบนี้ก็สามารถมีเสถียรภาพและรักษาความปลอดภัยแผงโซลาร์เซลล์ได้ตลอดอายุการใช้งานมากกว่า 25 ปี

เหมาะสำหรับการติดตั้งหลังคาที่อยู่อาศัย

ฐาน L-feet ช่วยให้เจ้าของบ้านมีโซลูชันในการบูรณาการแผงโซลาร์เซลล์ ช่วยให้ประหยัดพลังงานและลดค่าไฟฟ้า

โครงสร้างที่ปรับให้เหมาะสมเพื่อการติดตั้งที่รวดเร็วและง่ายดาย

ฟุต L เป็นหนึ่งในโซลูชั่นที่เหมาะสมที่สุด ประหยัดค่าแรงและเวลาในการติดตั้ง

การปฏิบัติตามข้อกำหนดปริมาณลมและหิมะ

โครงสร้างที่มีฐานเป็นฐาน L ได้รับการออกแบบทางวิศวกรรมเพื่อให้เป็นไปตามรหัสอาคารทั้งในประเทศและต่างประเทศสำหรับการยกลมและปริมาณหิมะ ระบบที่มีเสถียรภาพช่วยให้มั่นใจในความปลอดภัยและเสถียรภาพในระยะยาวของการติดตั้งพลังงานแสงอาทิตย์ของคุณ

ข้อบ่งชี้ในการติดตั้ง

ตรวจสอบโครงสร้างหลังคาขั้นแรกให้ยืนยันประเภทหลังคาโลหะ และตรวจสอบตำแหน่งแป คาน เพื่อให้แน่ใจว่าสามารถรองรับโหลดเพิ่มเติมของแผงโซลาร์เซลล์ได้อย่างปลอดภัย

การออกแบบผังและโครงสร้างหลังคา

Topfencesolar จะออกแบบเค้าโครงแผงอาร์เรย์ และสร้างตำแหน่งที่แม่นยำสำหรับฟุต L ตรวจสอบให้แน่ใจว่ามีระยะห่างเพียงพอระหว่างฟุตตัว L ตามข้อกำหนดทางวิศวกรรมเพื่อกระจายน้ำหนักอย่างสม่ำเสมอและรองรับช่วงราง

และโครงสร้างขา L วางอยู่บนแป จันทันเพื่อรองรับรางบนหลังคาได้อย่างปลอดภัย โดยมีวัตถุประสงค์ในการวางแผงโซลาร์เซลล์

การติดตั้งฟุตแอล

การวางตำแหน่งขาตั้ง L บนหลังคา วางชุดติดตั้งหลังคา Solar L Feet ไว้ที่ตำแหน่งที่กำหนดไว้ล่วงหน้า และตรวจสอบให้แน่ใจว่าชุดติดตั้งอยู่ในแนวเดียวกันเพื่อรองรับระบบรางอย่างถูกต้อง

การยึดที่ปลอดภัย

ใช้สกรูเกลียวปล่อยที่ให้มาเพื่อยึดฟุต L เข้ากับแผ่นหลังคาโลหะโดยตรง แหวนรอง EPDM ในตัวและแหวนรองซีลจะถูกบีบอัดอย่างเหมาะสมระหว่างการขันให้แน่นเพื่อสร้างซีลกันน้ำที่ทนทานและกันความชื้น

การติดตั้งราง

เชื่อมต่อรางอะลูมิเนียม B46 เข้ากับฐานตัว L ที่ติดตั้งไว้โดยใช้แคลมป์และโบลต์ของรางที่ให้มา และยังสามารถติดตั้งโดยใช้รางเลื่อนเข้ากับน็อตตัว T ที่ส่วนบนของ L-Feets ได้อีกด้วย ตรวจสอบให้แน่ใจว่ารางได้ระดับและขนานกัน

การวางแผงโซลาร์เซลล์

วางแผงโซลาร์เซลล์บนรางอลูมิเนียม B46 จากนั้นยึดแผงเหล่านั้นด้วยที่หนีบแผง แคลมป์ปลายวางที่ปลายทั้งสองด้าน แคลแมปกลางติดไว้ระหว่างแผงตรงกลาง

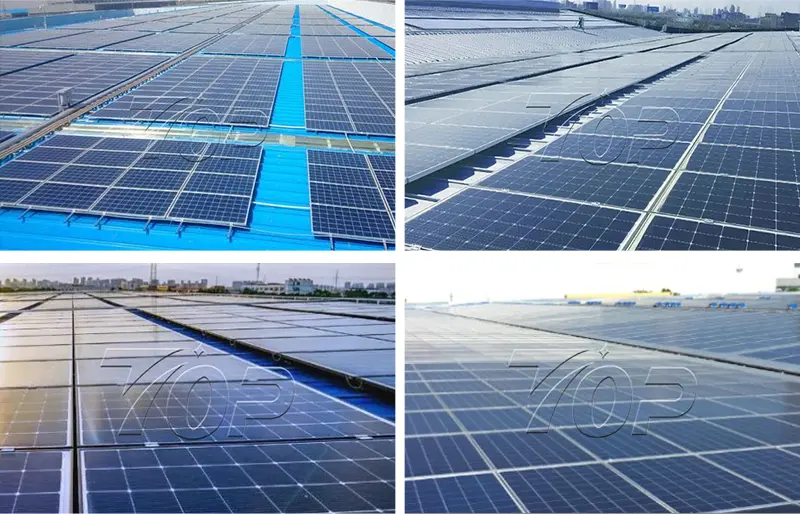

กรณีสมัครจริง

ด้วยการพัฒนาของอุตสาหกรรมการใช้พลังงานแสงอาทิตย์ในอุตสาหกรรมพลังงานแสงอาทิตย์ ชุดติดตั้งหลังคา Solar L Feet จึงถูกนำมาใช้กันอย่างแพร่หลาย ทีมงาน TOP มีประสบการณ์ในทางปฏิบัติและการสนับสนุนด้านเทคนิคอย่างมืออาชีพ ต่อไปนี้เป็นภาพวาดผลของการติดตั้งของเราสำหรับลูกค้าของลูกค้า เราหวังว่าจะติดต่อคุณและให้บริการอย่างมืออาชีพมากขึ้นแก่คุณ
