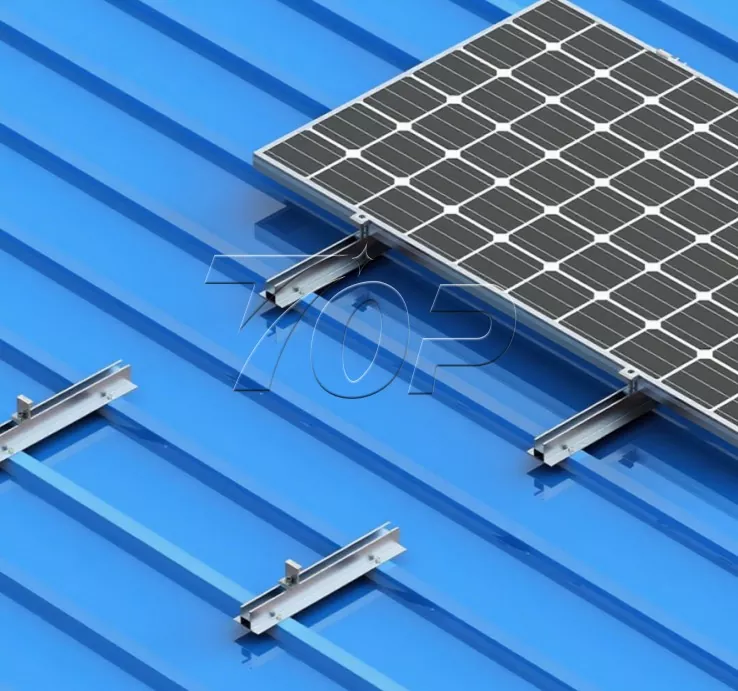

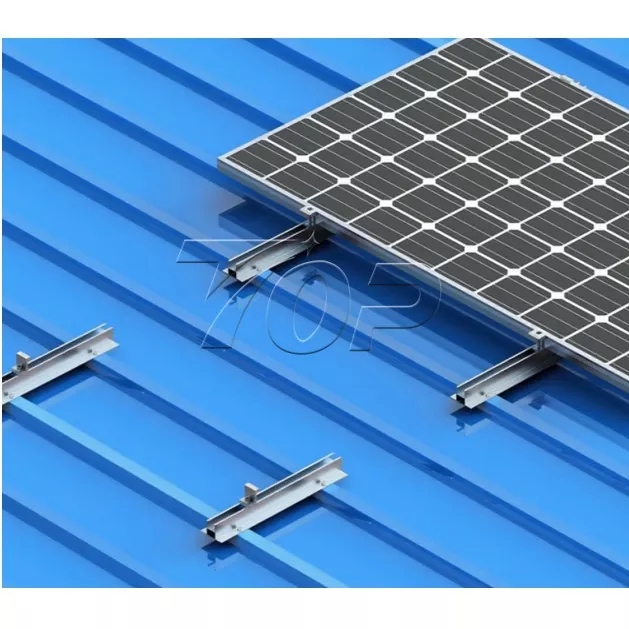

ระบบติดตั้งพลังงานแสงอาทิตย์รางอลูมิเนียมขนาดเล็ก

1.แผงโซลาร์เซลล์

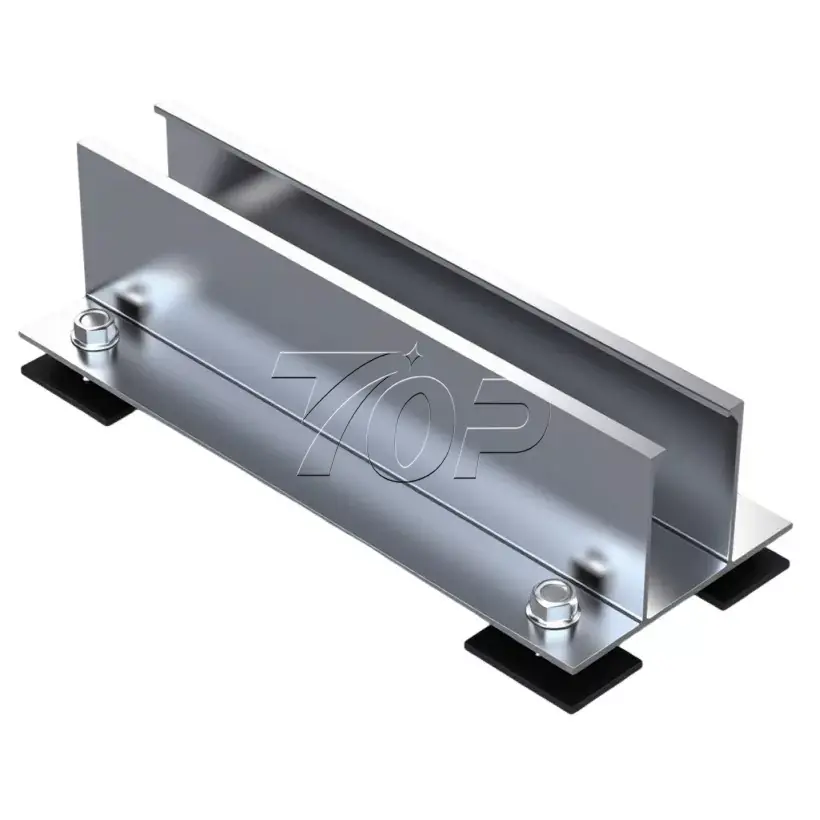

2.รางอะลูมิเนียมมินิ

3. แคลมป์กลาง

4. แคลมป์ปิดท้าย

5. โบลท์

6.สกรูเกลียวปล่อย

7.แผ่นยาง

8. สายดิน

9. คลิปหนีบสาย

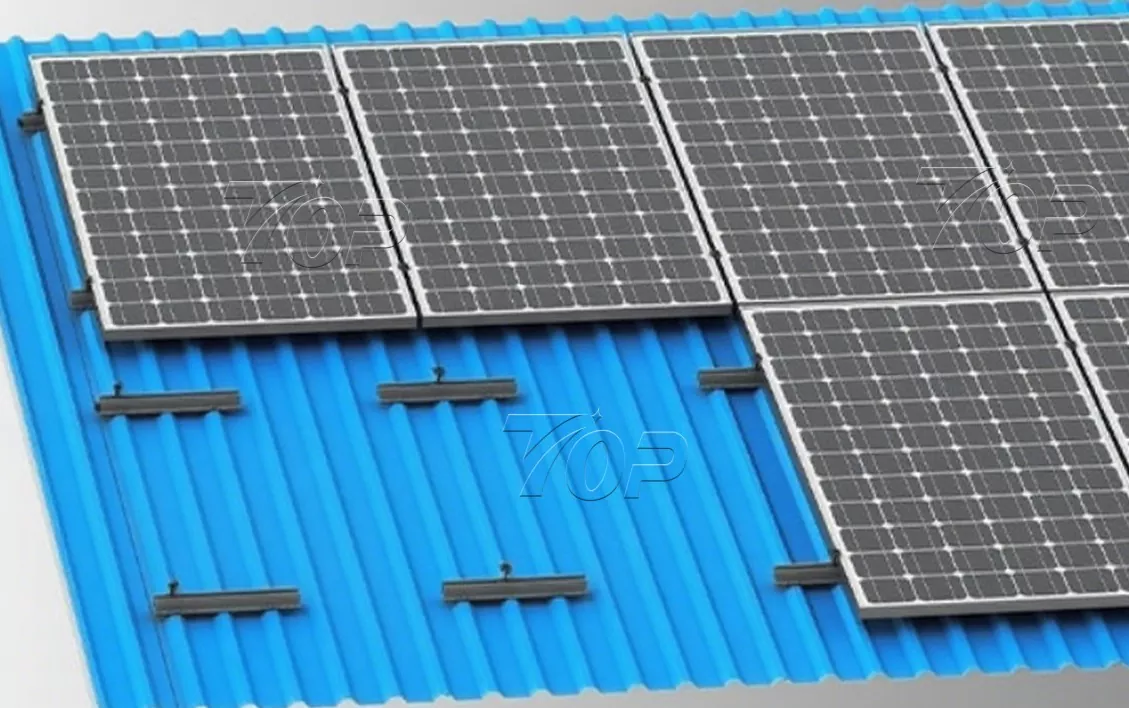

เค้าโครงของแผงโซลาร์เซลล์บนแผนภาพแสดงแผนภาพรางขนาดเล็กแสดงไว้ด้านล่าง

ความกว้างของแผงโซล่าเซลล์คือ 1134 มม. ความยาวอาจเป็น 2278 มม. ความหนาของแผงคือ 30 มม., 35 มม. (มันยังเหมาะกับขนาดอื่น ๆ ของแผงโซลาร์เซลล์ด้วย ) สามารถจัดเรียงอาร์เรย์ปริมาณแผงโซลาร์เซลล์ตามขนาดหลังคาไซต์ของคุณ

พารามิเตอร์

โซลูชันนี้ออกแบบมาโดยเฉพาะสำหรับการติดตั้งแผงโซลาร์เซลล์บนหลังคาโลหะ สามารถปรับให้เข้ากับโครงการหลังคาพลังงานแสงอาทิตย์ต่างๆ ที่มีขนาดและรูปแบบที่แตกต่างกัน ระบบติดตั้งพลังงานแสงอาทิตย์แบบรางอลูมิเนียมขนาดเล็กอาจรวมถึงหลังคาแผ่นสี่เหลี่ยมคางหมูและหลังคาลูกฟูก ฯลฯ ข้อกำหนดปกติคือความยาว 200 มม. (รองรับการปรับแต่งได้) โซลูชันชั้นวางขนาดเล็กแบบไม่มีราง Topfencesolar สำหรับหลังคาโลหะ มีน้ำหนักเบาและง่ายต่อการพกพาและติดตั้ง ช่วยลดภาระรับน้ำหนักเพิ่มเติมบนหลังคาได้อย่างมีประสิทธิภาพและลดความยากในการติดตั้ง สกรูโลหะคู่พร้อมแผ่นยางช่วยป้องกันน้ำรั่วซึมผ่านหลังคาเมื่อติดตั้งรางบนหลังคาโลหะ

คุณสมบัติ

1. การออกแบบที่ประกอบไว้ล่วงหน้าติดตั้งง่ายและมีประสิทธิภาพสูง

2. รางขนาดเล็กที่ได้รับการปรับปรุงสำหรับระบบติดตั้งพลังงานแสงอาทิตย์ของเราสามารถปรับให้เข้ากับหลังคาโลหะของบ้านพักอาศัย หลังคาอาคารพาณิชย์ หลังคาคลังสินค้า

3. วัสดุ Aluminium 6005 - T5 จาก Topfencesolar มีเกรดพิเศษจากท้องตลาด ระบบของเรามีประสิทธิภาพสูง น้ำหนักเบา และแข็งแรง

4. สามารถทนต่อลมแรงที่แพร่กระจายได้สูงถึง 60 เมตร/วินาที และปริมาณหิมะที่ 1.4KN/ตร.ม. ทำให้มั่นใจได้ถึงเสถียรภาพและความปลอดภัยของโครงสร้างแผงโซลาร์เซลล์

ต้นทุนต่ำ โครงสร้างถูก และยังช่วยลดต้นทุนค่าแรงในการติดตั้งและเวลาในการติดตั้งอีกด้วย
