วิธีเลือกตะขอหลังคาพลังงานแสงอาทิตย์ที่เหมาะสมตามประเภทกระเบื้อง: คู่มือที่ขับเคลื่อนด้วยวิศวกรรมสำหรับผู้ติดตั้งพลังงานแสงอาทิตย์ ผู้รับเหมา EPC และทีมจัดซื้อจัดจ้าง

เหตุใดการเลือกตะขอหลังคาพลังงานแสงอาทิตย์จึงเป็นการตัดสินใจทางวิศวกรรมที่สำคัญ

การเลือกสิ่งที่ถูกต้องตะขอหลังคาพลังงานแสงอาทิตย์สำหรับก ระบบติดตั้งพลังงานแสงอาทิตย์หลังคากระเบื้องไม่ใช่การตัดสินใจด้านฮาร์ดแวร์เล็กๆ น้อยๆ แต่เป็นการกำหนดความเสถียรของโครงสร้าง ความสมบูรณ์ของการกันน้ำ ประสิทธิภาพการติดตั้ง และความน่าเชื่อถือของสินทรัพย์ในระยะยาวโดยตรง ในโครงการเชิงพาณิชย์และอุตสาหกรรมบนชั้นดาดฟ้ามีการจับคู่ที่ไม่ดีตะขอหลังคาสำหรับติดตั้งหลังคากระเบื้องพลังงานแสงอาทิตย์สามารถนำไปสู่กระเบื้องแตก น้ำซึม ความล้มเหลวในการยกขึ้นภายใต้แรงลม และการทำงานซ้ำที่มีค่าใช้จ่ายสูง ซึ่งส่งผลต่อระยะเวลาของโครงการและการรับประกัน

หลังคากระเบื้องแตกต่างจากหลังคาโลหะหรือหลังคาคอนกรีตเรียบตรงที่มีรูปทรง ความหนา ความเปราะบาง พฤติกรรมการถ่ายเทน้ำหนัก และข้อจำกัดในการติดตั้งแตกต่างกันอย่างมีนัยสำคัญ แนวทางเบ็ดสากลมีข้อบกพร่องทางเทคนิค วิธีการที่ถูกต้องต้องใช้รูปทรงของตะขอที่ตรงกัน การปรับความสูง การออกแบบแผ่นฐาน และเกรดวัสดุให้เหมาะกับประเภทกระเบื้องเฉพาะและโครงสร้างขื่อที่อยู่ด้านล่าง

คู่มือทางเทคนิคนี้ให้กรอบการทำงานที่มีโครงสร้างสำหรับการเลือกสิ่งที่ถูกต้องตะขอหลังคาพลังงานแสงอาทิตย์ขึ้นอยู่กับประเภทของกระเบื้อง โดยผสมผสานกลไกการมุงหลังคา ข้อควรพิจารณาเกี่ยวกับภาระของโครงสร้าง ประสิทธิภาพของวัสดุ และความเป็นจริงในการติดตั้ง วัตถุประสงค์คือเพื่อสนับสนุนทีมวิศวกร ผู้จัดการฝ่ายจัดซื้อ และผู้ติดตั้งระบบติดตั้งพลังงานแสงอาทิตย์ในการตัดสินใจโดยอาศัยข้อมูลซึ่งจะช่วยลดความเสี่ยงและเพิ่มผลกำไรของโครงการ

1. เหตุใดการเลือกตะขอหลังคาพลังงานแสงอาทิตย์จึงเป็นการตัดสินใจเชิงโครงสร้าง ไม่ใช่เพียงการเลือกส่วนประกอบ

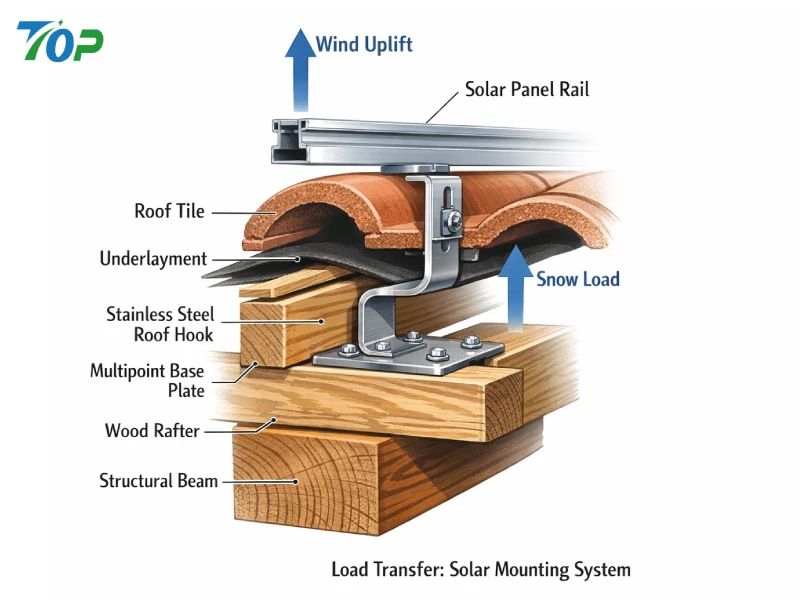

ในการติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้อง ตะขอหลังคาทำหน้าที่เป็นส่วนเชื่อมต่อโครงสร้างหลักระหว่างรางยึดไฟฟ้าโซลาร์เซลล์และจันทันรับน้ำหนักของอาคาร เส้นทางโหลดมีดังนี้:

• โมดูลแสงอาทิตย์ → รางยึด → ตะขอหลังคา → โครงหลังคา → โครงสร้างอาคาร

กระเบื้องนั่นเองไม่องค์ประกอบรับน้ำหนักโครงสร้าง กระเบื้องดินเหนียว คอนกรีต และหินชนวนส่วนใหญ่ได้รับการออกแบบมาเพื่อการทนฝนและแดดเป็นหลัก ไม่ใช่สำหรับการรับน้ำหนักทางกลที่มีความเข้มข้น เมื่อกการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคากระเบื้องติดตั้งระบบแล้ว ตะขอจะต้องถ่ายโอนน้ำหนักโดยตรงไปยังจันทันโดยหลีกเลี่ยงแรงกดทับกระเบื้องโดยรอบ

จากมุมมองทางวิศวกรรม ตะขอจะต้องทนต่อ:

• โหลดที่ไม่ทำงาน (โมดูล + ราง + ฮาร์ดแวร์สำหรับติดตั้ง)
• แรงยกและแรงดูดของลม
• ปริมาณหิมะ (ถ้ามี)
• ความเครียดจากการขยายตัวเนื่องจากความร้อน
• ความเหนื่อยล้าแบบไดนามิกมากกว่า 25 ปีขึ้นไป

มาตรฐานโครงสร้างสากล เช่น ASCE 7 (American Society of Civil Engineers, 2022) เน้นย้ำว่าระบบพลังงานแสงอาทิตย์บนหลังคาจะต้องได้รับการประเมินสำหรับแรงลม โดยพิจารณาจากความสูงของอาคาร ประเภทการสัมผัส และความเร็วลมในท้องถิ่น ดังนั้นจึงต้องเลือกตะขอหลังคาที่มีความสามารถในการรับน้ำหนักเพียงพอและข้อมูลประสิทธิภาพที่ทดสอบแล้ว

การเพิกเฉยต่อความเป็นจริงเชิงโครงสร้างเหล่านี้จะเพิ่มความเสี่ยงของ:

• กระเบื้องแตกเนื่องจากความเข้มข้นของการรับน้ำหนักแบบจุด
• การเสียรูปของตะขอภายใต้การยก
• ตัวยึดดึงออกจากจันทันขนาดเล็ก
• น้ำซึมเนื่องจากการเว้นระยะห่างของกระเบื้องที่ไม่เหมาะสม

ดังนั้นการเลือกกตะขอหลังคาสแตนเลสไม่เพียงแต่เกี่ยวกับความต้านทานการกัดกร่อนเท่านั้น แต่ยังเกี่ยวกับการรับรองความเข้ากันได้ของโครงสร้างกับระบบหลังคาอีกด้วย

2. ทำความเข้าใจประเภทหลังคากระเบื้องทั่วไปที่ใช้ในโครงการพลังงานแสงอาทิตย์

รูปทรงของกระเบื้องที่แตกต่างกันจำเป็นต้องมีพื้นฐานที่แตกต่างกันตะขอหลังคาพลังงานแสงอาทิตย์การกำหนดค่า ด้านล่างนี้คือรายละเอียดทางเทคนิคของประเภทหลังคากระเบื้องทั่วไปที่พบในโครงการพลังงานแสงอาทิตย์ที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรมเบา

2.1 หลังคากระเบื้องคอนกรีตเรียบ

กระเบื้องคอนกรีตเรียบมีการใช้กันอย่างแพร่หลายในยุโรป ออสเตรเลีย และบางส่วนของเอเชีย โดยทั่วไปจะมีความหนาตั้งแต่ 10–15 มม. และมีโปรไฟล์ลูกโซ่ที่ทับซ้อนกัน

ลักษณะโครงสร้าง:

• กำลังรับแรงอัดค่อนข้างสูง
• ความเปราะบางปานกลาง
• โปรไฟล์พื้นผิวเรียบสม่ำเสมอ
• แก้ไขระยะห่างของกระเบื้องแนวตั้ง

ในการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคากระเบื้องเรียบความท้าทายในการออกแบบหลักคือการทำให้มีระยะห่างที่เพียงพอระหว่างแขนขอเกี่ยวและด้านล่างของกระเบื้อง หากความสูงของตะขอไม่เพียงพอ กระเบื้องจะวางตัวบนตะขอโดยตรง ทำให้เกิดจุดรับแรงเค้นที่เข้มข้น

ข้อควรพิจารณาที่แนะนำ:

• ตะขอหลังคาปรับความสูงได้
• แผ่นฐานกว้างสำหรับยึดจันทัน
• ระยะห่างกระเบื้องขั้นต่ำ 3–5 มม

2.2 หลังคากระเบื้องโค้งสเปน/โรมัน

กระเบื้องสเปนหรือโรมันมีลักษณะคล้ายคลื่น โดยมีส่วนโค้งนูนและเว้าสลับกัน กระเบื้องเหล่านี้พบได้ทั่วไปในสภาพอากาศแบบเมดิเตอร์เรเนียนและอาคารพักอาศัยระดับไฮเอนด์

ความท้าทายทางวิศวกรรม:

• การสัมผัสพื้นผิวที่ไม่เรียบ
• ความสูงของกระเบื้องแปรผัน
• พื้นที่ติดตั้งจำกัดระหว่างโค้ง
• ความเสี่ยงในการแตกหักสูงขึ้นระหว่างการยก

สำหรับการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคากระเบื้องสเปนตะขอแบนมาตรฐานมักไม่เหมาะสม เบ็ดจะต้องมี:

• ช่วงการปรับแนวตั้งที่ขยายออกไป
• ต้นแขนแคบให้พอดีกับใต้กระเบื้องโค้ง
• ปรับออฟเซ็ตด้านข้างให้เหมาะสมเพื่อให้สอดคล้องกับขื่อ

ความล้มเหลวในการจับคู่รูปทรงโค้งมักจะนำไปสู่การนั่งที่ไม่เหมาะสมและการสัมผัสทางเดินน้ำ

2.3 หลังคากระเบื้องหินชนวน

หินชนวนเป็นวัสดุมุงหลังคาหินธรรมชาติที่ขึ้นชื่อเรื่องความทนทานและความสวยงาม แต่จะเปราะมากเมื่อรับน้ำหนักเฉพาะจุด

ข้อควรพิจารณาที่สำคัญ:

• ความทนทานต่อความเครียดในการเจาะต่ำ
• ความหนาของกระเบื้องบาง
• ต้นทุนทดแทนสูง

ในการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคาหินชนวนมักจำเป็นต้องมีการติดตั้ง ตะขอแบบบางเฉียบ หรือระบบไฟกระพริบแบบพิเศษ การยกกระเบื้องหินชนวนอย่างไม่เหมาะสมอาจทำให้เกิดรอยแตกขนาดเล็กที่มองไม่เห็นซึ่งแพร่กระจายในภายหลังภายใต้วงจรความร้อน

เนื่องจากหินชนวนมีความแข็งแรงดัดงอน้อยที่สุด การวางแนวแผ่นฐานจึงต้องแม่นยำเพื่อหลีกเลี่ยงการส่งแรงบิดไปยังพื้นผิวกระเบื้อง

2.4 หลังคากระเบื้องดินเผา

กระเบื้องดินเผามีน้ำหนักเบาแต่มีความเปราะสูง มีความทนทานต่อสภาพอากาศที่ดีแต่มีความยืดหยุ่นของโครงสร้างต่อน้ำหนักบรรทุกที่มีความเข้มข้นจำกัด

ความเสี่ยงทั่วไปในระบบติดตั้งพลังงานแสงอาทิตย์หลังคากระเบื้องการใช้กระเบื้องดินเผาได้แก่

• การแตกร้าวเนื่องจากการขันแน่นเกินไป
• น้ำเข้าหากปูกระเบื้องไม่ถูกต้อง
• ระยะห่างระหว่างกระเบื้องไม่เท่ากันส่งผลต่อการวางตะขอ

แบบปรับได้ตะขอหลังคาสำหรับหลังคากระเบื้องด้วยแขนท่อนล่างเสริมแรงและระยะห่างระหว่างกระเบื้องที่แม่นยำถือเป็นสิ่งสำคัญ

2.5 หลังคาแอสฟัลท์ชิงเกิ้ล (ข้อมูลอ้างอิงเปรียบเทียบ)

แม้ว่าจะไม่ใช่ระบบกระเบื้อง แต่งูสวัดแอสฟัลต์ก็มักจะถูกเปรียบเทียบกับหลังคากระเบื้อง ในการใช้งานแผ่นมุงหลังคา โดยทั่วไปจะใช้ L-feet พร้อมไฟกระพริบแทนตะขอกระเบื้องแบบดั้งเดิม

ความแตกต่างนี้เป็นสิ่งสำคัญ การพยายามใช้ตะขอหลังคากระเบื้องกับระบบมุงหลังคา—หรือกลับกัน—จะกระทบต่อความสมบูรณ์ของการกันน้ำและฝ่าฝืนหลักปฏิบัติในการติดตั้งมาตรฐาน (International Code Council, 2021)

3. เกณฑ์ทางวิศวกรรมหลักในการเลือกตะขอหลังคาพลังงานแสงอาทิตย์ที่ถูกต้อง

เมื่อเลือกกผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์หรือการประเมินแบบจำลองเบ็ด ทีมจัดซื้อและวิศวกรควรประเมินมิติทางเทคนิคห้าประการต่อไปนี้

3.1 ความสูงของตะขอและช่วงที่ปรับได้

ความหนาของกระเบื้องและความสูงที่ทับซ้อนกันจะแตกต่างกันไปตามผู้ผลิตและภูมิภาค ตะขอแบบปรับไม่ได้อาจเสี่ยงต่อการมีระยะห่างไม่เพียงพอหรือมีช่องว่างมากเกินไปซึ่งส่งผลต่อการถ่ายโอนน้ำหนัก

แนวปฏิบัติที่ดีที่สุด:

• การปรับแนวตั้ง ≥ 30–50 มม
• ช่องว่างเพื่อป้องกันการบีบอัดกระเบื้องโดยตรง
• ความเข้ากันได้กับระบบคอมมอนเรล

ความสามารถในการปรับเปลี่ยนช่วยเพิ่มความยืดหยุ่นของฟิลด์และลดความต้องการสินค้าคงคลัง SKU หลายรายการ

3.2 การออกแบบแผ่นฐานและการกระจายโหลด

แผ่นฐานยึดตะขอเข้ากับขื่อ ฐานที่แคบหรือบางจะเพิ่มความเข้มข้นของความเค้นของตัวยึดและลดความต้านทานการดึงออก

จากการวิจัยเกี่ยวกับตัวยึดโครงสร้าง (American Wood Council, 2018) ความสามารถในการดึงออกขึ้นอยู่กับความลึกของการฝังและความหนาแน่นของไม้ ดังนั้น:

• ความหนาของแผ่นฐาน ≥ 4–5 มม. สแตนเลส
• ตัวยึดโครงสร้างขั้นต่ำสองตัว
• การปฏิบัติตามระยะห่างของขอบ

3.3 เกรดวัสดุและความต้านทานการกัดกร่อน

พรีเมียมที่สุดตะขอหลังคาสแตนเลสใช้ SUS304 หรือ SUS316

• SUS304: เหมาะสำหรับสภาพแวดล้อมภายในบก
• SUS316: แนะนำสำหรับบริเวณชายฝั่งหรือบริเวณที่มีความเค็มสูง

การกัดกร่อนจะลดความแข็งแรงของหน้าตัดเมื่อเวลาผ่านไป สำหรับระบบอายุการใช้งานการออกแบบ 25 ปี การเลือกใช้วัสดุจะต้องตรงกับประเภทการสัมผัสต่อสิ่งแวดล้อม (ISO 9223)

3.4 การบูรณาการกันน้ำ

การยกกระเบื้องจะทำให้ชั้นรองพื้นเปิดออกชั่วคราว การใส่ใหม่อย่างไม่เหมาะสมหรือการกระพริบที่หายไปจะเพิ่มความเสี่ยงต่อการรั่วไหล

แนวปฏิบัติที่ดีที่สุด:

• แผ่นปิดผนึก EPDM
• รองรับการกระพริบตามที่จำเป็น
• การตัดแต่งกระเบื้องแทนการใช้แรงมากเกินไป

3.5 ความเข้ากันได้กับเค้าโครง Rafter

การวางตะขอถูกจำกัดโดยระยะห่างของขื่อ โดยทั่วไปคือ 400–600 มม. หากรูปทรงของตะขอไม่อนุญาตให้มีการชดเชยด้านข้าง การติดตั้งจะไม่มีประสิทธิภาพและโครงสร้างเสียหาย

ขั้นสูงตะขอหลังคาพลังงานแสงอาทิตย์การออกแบบรวมการปรับด้านข้างเพื่อให้สอดคล้องกับโครงสร้างโดยไม่ต้องเน้นกระเบื้อง

4. การวิเคราะห์ความเสี่ยง: ผลที่ตามมาของการเลือกตะขอหลังคาที่ไม่ถูกต้อง

ไม่เหมาะสมการติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้องการเลือกส่วนประกอบเพิ่มขึ้น:

• เวลาในการติดตั้ง 15–30%
• ขยะวัสดุเนื่องจากกระเบื้องแตก
• การเปิดเผยการรับประกันสำหรับการเรียกร้องการรั่วไหล
• ความรับผิดทางโครงสร้างภายใต้เหตุการณ์การยกลม

ความล้มเหลวที่เกิดจากลมได้รับการบันทึกไว้ในระบบสุริยะบนหลังคาซึ่งมีวิธีการยึดติดที่ไม่เพียงพอ (Kopp et al., 2012) แม้ว่าโมดูลมักจะได้รับความสนใจเบื้องต้น แต่ฮาร์ดแวร์ที่แนบมามักจะกำหนดความอยู่รอดของระบบ

สำหรับทีมจัดซื้อ ต้นทุนการติดตั้งทั้งหมดจะต้องรวมการลดความเสี่ยงด้วย ไม่ใช่แค่ราคาต่อหน่วยฮาร์ดแวร์

5. ข้อพิจารณาการจัดซื้อจัดจ้างเชิงกลยุทธ์สำหรับโครงการเชิงพาณิชย์

สำหรับโครงการเชิงพาณิชย์หลายไซต์ การกำหนดมาตรฐานการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคากระเบื้องโซลูชันปรับปรุง:

• การควบคุมสินค้าคงคลัง
• ประสิทธิภาพการฝึกอบรมการติดตั้ง
• ความสม่ำเสมอในการประกันคุณภาพ
• การคาดการณ์การบำรุงรักษาในระยะยาว

อย่างไรก็ตาม การกำหนดมาตรฐานต้องไม่แทนที่ความเข้ากันได้ทางวิศวกรรม แนวทางที่ถูกต้องคือการเลือกผู้ผลิตที่มีความสามารถ:

• จัดทำรายงานการทดสอบโครงสร้าง
• นำเสนอการออกแบบตะขอแบบปรับได้
• รองรับการปรับแต่งรูปทรงของกระเบื้องที่เป็นเอกลักษณ์
• ส่งมอบความสม่ำเสมอของแบทช์สำหรับคำสั่งซื้อจำนวนมาก

ในสภาพแวดล้อมการจัดซื้อจัดจ้างที่มีปริมาณมาก การเลือกสิ่งที่ถูกต้องผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์กลายเป็นการตัดสินใจหุ้นส่วนเชิงกลยุทธ์มากกว่าการซื้อทางธุรกรรม

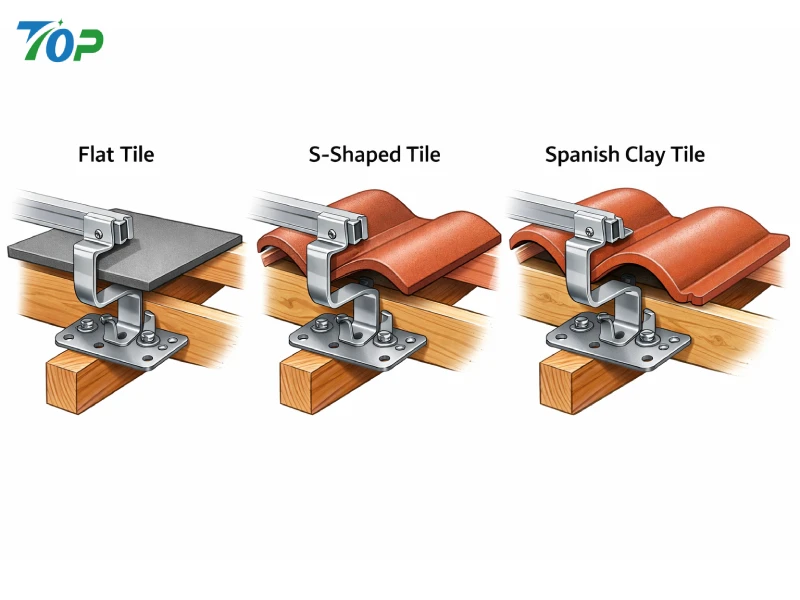

6. เมทริกซ์การเลือกตะขอหลังคาพลังงานแสงอาทิตย์ตามประเภทกระเบื้อง

สำหรับทีมวิศวกรที่บริหารจัดการหลายทีมการติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้องโครงการข้ามภูมิภาค ซึ่งเป็นเครื่องมือเปรียบเทียบที่มีโครงสร้างช่วยเพิ่มประสิทธิภาพในการตัดสินใจได้อย่างมาก แทนที่จะเลือกกตะขอหลังคาพลังงานแสงอาทิตย์ขึ้นอยู่กับรูปลักษณ์หรือราคาเท่านั้น การเลือกจะต้องพิจารณาความเข้ากันได้ของรูปทรง พฤติกรรมการถ่ายโอนโหลด การสัมผัสกับสิ่งแวดล้อม และความทนทานต่อการติดตั้ง

เมทริกซ์ด้านล่างนี้เป็นกรอบอ้างอิงที่เป็นประโยชน์สำหรับการจับคู่ประเภทตะขอกับประเภทกระเบื้องมุงหลังคา การตรวจสอบความถูกต้องทางวิศวกรรมขั้นสุดท้ายควรพิจารณาการคำนวณโครงสร้างเฉพาะไซต์ตามรหัสอาคารในท้องถิ่นเสมอ

ประเภทกระเบื้อง	การกำหนดค่าตะขอที่แนะนำ	ข้อกำหนดในการปรับเปลี่ยน	เกรดวัสดุ	ระดับความเสี่ยงในการติดตั้ง	หมายเหตุทางวิศวกรรม
กระเบื้องคอนกรีตเรียบ	ตะขอแบนแบบปรับได้มาตรฐาน	การปรับแนวตั้ง 30–50 มม	SUS304 (บนบก) / SUS316 (ชายฝั่ง)	ปานกลาง	ตรวจสอบให้แน่ใจว่ามีระยะห่างกระเบื้อง ≥3 มม. เพื่อป้องกันความเครียดจากการบีบอัด
กระเบื้องโค้งสเปน/โรมัน	ตะขอปรับขยายแบบแขนแคบได้	ระยะแนวตั้ง 50 มม.+	SUS304 / SUS316	สูง	ต้องใช้ต้นแขนที่เข้ากันได้กับความโค้งและการชดเชยด้านข้าง
กระเบื้องหินชนวน	ตะขอบางเฉียบหรือระบบรวมแฟลช	ความสูงน้อยที่สุด การจัดตำแหน่งที่แม่นยำ	ต้องการ SUS316	สูงมาก	หลีกเลี่ยงการโหลดจุดบนกระดานชนวน พิจารณาบูรณาการแบบกระพริบ
กระเบื้องดินเผา	ตะขอปรับระดับแขนท่อนล่างเสริมความแข็งแรง	30–40 มม	SUS304 / SUS316	สูง	ป้องกันการขันแน่นเกินไป; รักษาการปูกระเบื้องให้สม่ำเสมอ

เมทริกซ์การเลือกนี้แสดงให้เห็นว่าไม่มีความเป็นสากลตะขอหลังคาสำหรับหลังคากระเบื้องการใช้งาน การกำหนดค่าแต่ละรายการจะต้องสอดคล้องกับรูปทรงของกระเบื้องและพฤติกรรมของโครงสร้าง

7. ข้อควรพิจารณาทางวิศวกรรมโดยละเอียดตามประเภทกระเบื้อง

7.1 หลังคากระเบื้องคอนกรีตเรียบ: เสถียรภาพของโครงสร้างพร้อมระยะเคลียร์ที่ควบคุมได้

ระบบกระเบื้องเรียบค่อนข้างติดตั้งง่ายเมื่อเทียบกับหลังคาโค้งหรือหลังคาหินชนวน อย่างไรก็ตาม การเลือกความสูงของตะขอที่ไม่เหมาะสมยังคงสามารถสร้างการบีบอัดกระเบื้องหรือการยกที่ไม่มั่นคงได้

พื้นที่มุ่งเน้นทางวิศวกรรมที่สำคัญ:

• ความหนาของแขนตะขอเพียงพอที่จะต้านทานการโค้งงอภายใต้การยกของลม
• ความกว้างของแผ่นฐานรองรับระยะห่างขื่อมาตรฐาน (400–600 มม.)
• สกรูยึดโครงสร้างอย่างน้อยสองตัวต่อตะขอ
• การปฏิบัติตามข้อกำหนดการคำนวณแรงลม ASCE 7

ในเขตที่มีลมแรงสูง แรงยกสามารถเกิน 2.0 kPa ขึ้นอยู่กับการจำแนกโซนหลังคา (ASCE, 2022) ดังนั้นการตรวจสอบความต้านทานการดึงออกที่อนุญาตของตัวยึดจึงเป็นสิ่งสำคัญเมื่อเลือก aการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคากระเบื้องเรียบ.

7.2 หลังคากระเบื้องสเปน/โรมัน: การจัดการความโค้งและการถ่ายโอนน้ำหนัก

ระบบกระเบื้องโค้งแนะนำเส้นทางการรับน้ำหนักที่ไม่สมมาตร ตะขอจะต้องเชื่อมระหว่างพื้นผิวกระเบื้องเว้าและนูน โดยไม่สร้างความเข้มข้นของแรงเค้น

พารามิเตอร์การออกแบบที่สำคัญ:

• ความอดทนต่อความโค้งของต้นแขน
• การปรับด้านข้างเพื่อการจัดแนวขื่อ
• ขยายความสูงในแนวตั้งเพื่อเคลียร์สันกระเบื้องสูงสุด
• การทดสอบโครงสร้างภายใต้สภาวะการโหลดที่ผิดปกติ

เพราะกระเบื้องโค้งมักจะมีอัตราการแตกหักสูงกว่าระหว่างการติดตั้งการเลือกแบบปรับได้ตะขอหลังคาพลังงานแสงอาทิตย์ลดต้นทุนการทำงานซ้ำและลดรอบการติดตั้ง

7.3 หลังคากระเบื้องหินชนวน: วิศวกรรมที่แม่นยำและการลดความเสี่ยง

การติดตั้งหลังคาหินชนวนจำเป็นต้องมีวินัยทางวิศวกรรมสูงสุด ต่างจากดินเหนียวหรือคอนกรีต กระดานชนวนไม่สามารถทนต่อแรงกระแทกหรือแรงบิดที่เข้มข้นได้

สำหรับการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคาหินชนวนระบบ ให้พิจารณา:

• รูปทรงตะขอหน้ากว้างต่ำ
• กลยุทธ์การเจาะล่วงหน้าพร้อมการป้องกันเมมเบรนกันน้ำ
• บูรณาการกับการกระพริบของโลหะตามที่ได้รับอนุญาต
• ใช้ SUS316 ที่ทนต่อการกัดกร่อนเพื่อให้มั่นใจถึงความทนทานในระยะยาว

ข้อผิดพลาดในการติดตั้งหลังคาหินชนวนมักส่งผลให้เกิดความล้มเหลวแฝง—รอยแตกขนาดเล็กที่แพร่กระจายเนื่องจากวงจรการแช่แข็งและละลาย (International Code Council, 2021)

7.4 หลังคากระเบื้องดินเผา: ควบคุมความเปราะบางและแรงบิด

กระเบื้องดินเผามีความต้านทานแรงดึงต่ำและมีความทนทานต่อการดัดงอจำกัด การขันแน่นเกินไปเป็นสาเหตุหนึ่งของการแตกหักที่พบบ่อยที่สุด

แนวทางปฏิบัติที่ดีที่สุด:

• เครื่องมือขันยึดแบบควบคุมด้วยแรงบิด
• การตัดแต่งกระเบื้องสม่ำเสมอเพื่อการกวาดล้างตะขอ
• การออกแบบแผ่นฐานกระจายความเครียด
• การตรวจสอบด้วยสายตาหลังจากการปูกระเบื้องใหม่

การเลือกแบบเสริมแรงตะขอหลังคาสแตนเลสปรับปรุงความน่าเชื่อถือของโครงสร้างในระบบหลังคาดินเหนียว

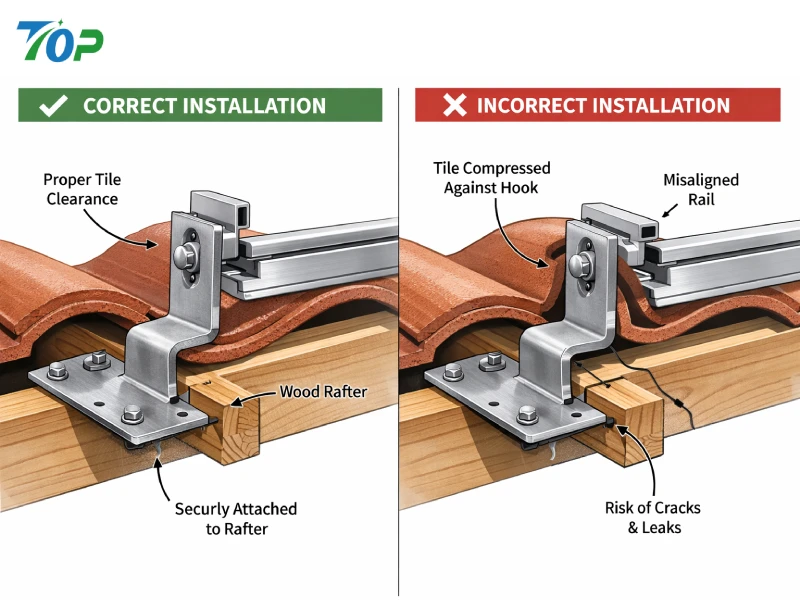

8. ข้อผิดพลาดในการติดตั้งทั่วไปที่เพิ่มความเสี่ยงของโครงการ

ข้ามเชิงพาณิชย์การติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้องโครงการ ข้อผิดพลาดที่เกิดขึ้นซ้ำๆ ต่อไปนี้ส่งผลให้ต้นทุนเกินและหนี้สินระยะยาว:

8.1 การใช้ตะขออเนกประสงค์สำหรับกระเบื้องทุกประเภท

การพยายามสร้างมาตรฐานโดยใช้รุ่นตะขอเดี่ยวมักจะนำไปสู่การวางแนวที่ไม่ตรงและกระเบื้องเสียหาย จำเป็นต้องใช้โซลูชันเฉพาะทางเรขาคณิต

8.2 ละเว้นการเปลี่ยนแปลงโซนโหลดลม

มุมและขอบหลังคามีแรงยกสูงขึ้น ระยะห่างของตะขอต้องสะท้อนถึงการจำแนกโซนภายใต้รหัสโครงสร้าง

8.3 ระยะห่างระหว่างกระเบื้องไม่เพียงพอ

หน้าสัมผัสระหว่างกระเบื้องกับตะขอโดยตรงจะถ่ายเทน้ำหนักไปยังวัสดุมุงหลังคาที่เปราะ ซึ่งเพิ่มความเสี่ยงต่อการแตกหัก

8.4 ความลึกของการฝังตัวยึดไม่เพียงพอ

ความสามารถในการดึงตัวยึดออกขึ้นอยู่กับความลึกของการฝังและความหนาแน่นของไม้ (American Wood Council, 2018) การประเมินค่าพารามิเตอร์เหล่านี้ต่ำไปจะช่วยลดขอบเขตความปลอดภัยของระบบ

8.5 ความล้มเหลวในการพิจารณาการขยายตัวทางความร้อน

รางยึดสแตนเลสและอลูมิเนียมจะขยายตัวในอัตราที่แตกต่างกัน การออกแบบที่ไม่เหมาะสมอาจทำให้เกิดความเครียดในระยะยาวในการเชื่อมต่อขอเกี่ยว

9. ประสิทธิภาพการติดตั้งและการเพิ่มประสิทธิภาพต้นทุนแรงงาน

การเลือกสิ่งที่ถูกต้องผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์สามารถส่งผลต่อประสิทธิภาพการติดตั้งได้อย่างมาก

คุณสมบัติที่ปรับปรุงประสิทธิภาพการผลิตภาคสนาม:

• ส่วนประกอบแบบปรับได้ที่ประกอบไว้ล่วงหน้า
• ล้างเอกสารโหลดโครงสร้าง
• ความสอดคล้องของแบทช์สำหรับคำสั่งซื้อจัดซื้อจำนวนมาก
• การออกแบบส่วนต่อประสานรางที่รองรับ

การศึกษาด้านประสิทธิภาพการก่อสร้างแสดงให้เห็นว่าการลดความซับซ้อนในการติดตั้งช่วยลดเวลาแรงงานลง 10–25% ในระบบที่ทำซ้ำ (Gould & Joyce, 2014) ในพอร์ตโฟลิโอพลังงานแสงอาทิตย์บนหลังคาขนาดใหญ่ การประหยัดดังกล่าวส่งผลกระทบอย่างมากต่ออัตรากำไรของโครงการ

10. การตรวจสอบโหลดทางวิศวกรรมและเอกสารประกอบ

สำหรับนักพัฒนาพลังงานแสงอาทิตย์เชิงพาณิชย์และผู้รับเหมา EPC เอกสารประกอบถือเป็นสิ่งสำคัญ มีความน่าเชื่อถือตะขอหลังคาพลังงานแสงอาทิตย์ซัพพลายเออร์ควรจัดเตรียม:

• รายงานการทดสอบโหลดทางกล
• ใบรับรองวัสดุ (SUS304 / SUS316)
• ข้อมูลการวิเคราะห์องค์ประกอบจำกัด (ถ้ามี)
• การจำแนกประเภทความต้านทานการกัดกร่อน
• บันทึกการตรวจสอบย้อนกลับการควบคุมคุณภาพ

การวิจัยการทดสอบแรงลม (Kopp et al., 2012) แสดงให้เห็นว่าความสมบูรณ์ของการติดตั้งมักเป็นปัจจัยจำกัดในประสิทธิภาพของระบบบนหลังคา ดังนั้นการเลือกเบ็ดจะต้องได้รับการตรวจสอบโดยหลักฐานทางกลมากกว่าการสันนิษฐาน

11. การวิเคราะห์ต้นทุนและผลประโยชน์: เกินกว่าราคาต่อหน่วย

การตัดสินใจจัดซื้อควรพิจารณามูลค่าวงจรชีวิตมากกว่าต้นทุนต่อหน่วยเริ่มต้น ที่มีราคาต่ำกว่าตะขอหลังคาสำหรับหลังคากระเบื้องที่ขาดความสามารถในการปรับเปลี่ยนหรือการรับรองโครงสร้างอาจส่งผลให้:

• ต้นทุนการเปลี่ยนกระเบื้องที่สูงขึ้น
• ขยายระยะเวลาการติดตั้ง
• ข้อพิพาทด้านประกันภัยหลังเหตุการณ์สภาพอากาศ
• ลดความน่าเชื่อถือในระยะยาว

วิธีต้นทุนรวมประกอบด้วย:

• ค่าวัสดุ
• ค่าแรง
• ต้นทุนการลดความเสี่ยง
• การเปิดเผยการรับประกัน
• การคาดการณ์การบำรุงรักษา

เมื่อประเมินแบบองค์รวมแล้ว สามารถปรับทางวิศวกรรมได้ตะขอหลังคาพลังงานแสงอาทิตย์ระบบมักจะให้ผลตอบแทนจากการลงทุนที่ดีกว่าในพอร์ตการลงทุนเชิงพาณิชย์ขนาดใหญ่

12. วิธีการเลือกผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์ที่เหมาะสมสำหรับโครงการขนาดใหญ่

ในการพัฒนาพลังงานแสงอาทิตย์บนหลังคาเชิงพาณิชย์และตามพอร์ตโฟลิโอ การเลือกผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์เป็นการตัดสินใจทางวิศวกรรมเชิงกลยุทธ์และการบริหารความเสี่ยง ความสามารถในการออกแบบ การควบคุมการผลิต และความโปร่งใสของเอกสารของผู้ผลิตส่งผลโดยตรงต่อประสิทธิภาพการติดตั้ง ความน่าเชื่อถือของโครงสร้าง และประสิทธิภาพของสินทรัพย์ในระยะยาว

นอกเหนือจากการประเมินราคาและเวลาในการจัดส่งแล้ว ทีมจัดซื้อและวิศวกรควรประเมินมิติข้อมูลต่อไปนี้เมื่อทำการจัดหาตะขอหลังคาพลังงานแสงอาทิตย์ระบบสำหรับโครงการติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้อง

12.1 ความสามารถทางวิศวกรรมและการตรวจสอบความถูกต้องของโครงสร้าง

ผู้ผลิตที่ผ่านการรับรองควรให้ข้อมูลการตรวจสอบความถูกต้องทางกลที่แสดงให้เห็นถึงความสามารถในการรับน้ำหนักภายใต้สภาวะจำลองการยกลมและแรงดันลง

เอกสารสำคัญที่ต้องขอ:

• รายงานการทดสอบโหลดแบบคงที่
• การรับรองความต้านทานแรงดึงของวัสดุ
• เอกสารประกอบการวิเคราะห์องค์ประกอบจำกัด (FEA)
• การตรวจสอบความเข้ากันได้ของตัวยึด
• การจำแนกประเภทความต้านทานการกัดกร่อนภายใต้ ISO 9223

ระบบยึดติดมักเป็นจุดอ่อนที่สุดในการติดตั้งพลังงานแสงอาทิตย์บนหลังคา การวิจัยด้านวิศวกรรมลมยืนยันว่าระบบที่ติดตั้งบนหลังคาจะต้องได้รับการประเมินเป็นส่วนประกอบโครงสร้างแบบรวมมากกว่าส่วนประกอบแบบแยกเดี่ยว (Kopp et al., 2012) ซัพพลายเออร์ที่ไม่สามารถจัดเตรียมหลักฐานการทดสอบที่เป็นเอกสารได้จะทำให้เกิดความเสี่ยงในโครงการที่สามารถหลีกเลี่ยงได้

12.2 คุณภาพวัสดุและความสามารถในการตรวจสอบย้อนกลับ

ประสิทธิภาพสูงที่สุดตะขอหลังคาสแตนเลสผลิตจากสแตนเลส SUS304 หรือ SUS316 อย่างไรก็ตาม เกรดวัสดุเพียงอย่างเดียวไม่เพียงพอ การตรวจสอบย้อนกลับและความสม่ำเสมอมีความสำคัญเท่าเทียมกัน

สำหรับการจัดซื้อจัดจ้างในระดับพอร์ตโฟลิโอ ระบบควบคุมคุณภาพควรประกอบด้วย:

• การรับรองวัสดุระดับแบทช์
• การตรวจสอบความทนทานต่อมิติ
• การตรวจสอบความสม่ำเสมอของพื้นผิว
• การตรวจสอบความสมบูรณ์ของการเชื่อม (ถ้ามี)

การกัดกร่อนจะลดพื้นที่หน้าตัดที่มีประสิทธิภาพและความแข็งแรงของโครงสร้างเมื่อเวลาผ่านไป สำหรับบริเวณชายฝั่งทะเลหรือบริเวณที่มีความชื้นสูง โดยทั่วไปแนะนำให้ใช้ SUS316 เพื่อรักษาความทนทานของการออกแบบไว้ 25 ปี

12.3 การปรับเปลี่ยนและการเพิ่มประสิทธิภาพ SKU

ผู้ผลิตที่นำเสนอการออกแบบตะขอแบบปรับได้แบบโมดูลาร์ช่วยลดความซับซ้อนของสินค้าคงคลัง แทนที่จะเก็บโมเดลที่มีความสูงคงที่ไว้หลายแบบ สามารถปรับได้ตะขอหลังคาสำหรับหลังคากระเบื้องระบบสามารถปูกระเบื้องเรียบ ดินเหนียว และกระเบื้องที่มีความโค้งปานกลางได้

ความยืดหยุ่นนี้ช่วยปรับปรุง:

• ประสิทธิภาพคลังสินค้า
• ความสามารถในการปรับตัวในการติดตั้ง
• ลดการปรับเปลี่ยนฟิลด์
• รอบการจัดซื้อที่รวดเร็วยิ่งขึ้น

จากมุมมองของต้นทุนตลอดอายุการใช้งาน ระบบตะขอแบบปรับได้มักจะให้มูลค่าระยะยาวที่สูงกว่าเมื่อเปรียบเทียบกับทางเลือกทางเรขาคณิตคงที่ที่มีต้นทุนต่ำ

12.4 กำลังการผลิตและเสถียรภาพอุปทาน

พอร์ตพลังงานแสงอาทิตย์เชิงพาณิชย์ขนาดใหญ่ต้องมีกำหนดการส่งมอบที่สอดคล้องกัน การหยุดชะงักในการจัดหาฮาร์ดแวร์สำหรับติดตั้งอาจทำให้ทีมงานติดตั้งล่าช้าและส่งผลต่อไทม์ไลน์การทดสอบการใช้งาน

มีความน่าเชื่อถือการติดตั้งพลังงานแสงอาทิตย์สำหรับหลังคากระเบื้องซัพพลายเออร์ควรแสดงให้เห็น:

• สายการผลิตที่ปรับขนาดได้
• ความโปร่งใสของเวลานำ
• ความสามารถในการส่งออกโลจิสติกส์
• การทำซ้ำมิติที่สม่ำเสมอ

ความสม่ำเสมอเป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากการแปรผันของมิติความสูงของตะขอหรือการจัดตำแหน่งแผ่นฐานอาจทำให้รางไม่ตรงแนวตลอดช่วงหลังคาที่ยาว

13. รูปแบบความร่วมมือทางวิศวกรรมสำหรับการติดตั้งเชิงพาณิชย์

สำหรับพอร์ตโฟลิโอบนชั้นดาดฟ้าเชิงพาณิชย์และหลายอาคาร การทำงานร่วมกันระหว่างผู้ติดตั้งและผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์ควรเกิดขึ้นก่อนที่จะสรุปรายการวัสดุ

โดยทั่วไปขั้นตอนการทำงานที่ได้รับการปรับปรุงจะประกอบด้วย:

1. ทบทวนเอกสารโครงสร้างหลังคา
2. การระบุประเภทกระเบื้องและการวัดความหนา
3. การคำนวณปริมาณลมและหิมะตามรหัสท้องถิ่น
4. การวางแผนเค้าโครงระยะห่างของตะขอ
5. ข้อกำหนดโครงสร้างตัวยึด
6. การตรวจสอบต้นแบบ (ถ้าจำเป็น)

การบูรณาการขั้นตอนเหล่านี้ในระหว่างก่อนการก่อสร้างจะช่วยลดคำสั่งการเปลี่ยนแปลงและการปรับเปลี่ยนฟิลด์ ตาม ASCE 7 (2022) ระบบบนชั้นดาดฟ้าต้องคำนึงถึงแรงกดดันในการยกลมเฉพาะโซน ข้อมูลทางวิศวกรรมในขั้นตอนการแนบทำให้มั่นใจได้ถึงความสอดคล้องและปรับปรุงความยืดหยุ่นของโครงสร้าง

14. ข้อควรพิจารณาประสิทธิภาพในระยะยาวสำหรับการติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้อง

เมื่อทำการประเมินตะขอหลังคาพลังงานแสงอาทิตย์ระบบความน่าเชื่อถือในระยะยาวมีความสำคัญพอๆ กับประสิทธิภาพการติดตั้งครั้งแรก

14.1 การขยายตัวทางความร้อนและความล้า

รางยึดพลังงานแสงอาทิตย์มักเป็นอะลูมิเนียม ส่วนตะขอเป็นสแตนเลส การขยายตัวที่แตกต่างกันระหว่างวัสดุจะทำให้เกิดความเค้นแบบวนรอบที่จุดเชื่อมต่อ ตลอดอายุการใช้งาน 25 ปี ความต้านทานต่อความล้าจะมีความสำคัญ

14.2 การจำแนกสภาพแวดล้อมการกัดกร่อน

ISO 9223 จัดหมวดหมู่ระดับการกัดกร่อนในชั้นบรรยากาศ สภาพแวดล้อมชายฝั่ง (ประเภท C4–C5) ต้องใช้วัสดุที่ทนทานต่อการกัดกร่อนสูงกว่า ในกรณีเช่นนี้ แนะนำให้ใช้ SUS316 เพื่อป้องกันการกัดกร่อนแบบรูพรุน

14.3 การเข้าถึงการบำรุงรักษา

Hooks ควรอนุญาตให้เข้าถึงการตรวจสอบได้โดยไม่ต้องถอดโมดูลออกทั้งหมด การออกแบบการบำรุงรักษาที่มีประสิทธิภาพช่วยเพิ่มเสถียรภาพในการปฏิบัติงานในระยะยาว

15. คำถามที่พบบ่อยเกี่ยวกับตะขอหลังคาพลังงานแสงอาทิตย์

15.1 ตะขอหลังคาโซล่าร์ตัวเดียวสามารถใส่กระเบื้องได้ทุกประเภทหรือไม่?

ไม่ รูปทรงของกระเบื้องมีความแตกต่างกันอย่างมาก การออกแบบที่ปรับได้สามารถครอบคลุมกระเบื้องหลายประเภท แต่กระเบื้องสเปนแบบชนวนและโค้งสูงมักต้องมีการกำหนดค่าพิเศษ

15.2 ฉันจะวัดความสูงของกระเบื้องก่อนเลือกตะขอได้อย่างไร?

วัดความหนากระเบื้องรวมและความสูงที่ทับซ้อนกัน ตรวจสอบให้แน่ใจว่าความสูงของตะขอที่เลือกมีระยะห่างเพียงพอโดยไม่กดทับพื้นผิวกระเบื้อง

15.3 วัสดุใดดีที่สุดสำหรับการติดตั้งพลังงานแสงอาทิตย์บนหลังคากระเบื้องชายฝั่ง?

แนะนำให้ใช้สเตนเลส SUS316 สำหรับสภาพแวดล้อมที่มีความเค็มสูงหรือในทะเล เนื่องจากมีความทนทานต่อการกัดกร่อนดีขึ้น

15.4 ต้องใช้ตะขอหลังคากี่อันต่อกิโลวัตต์?

ปริมาณตะขอขึ้นอยู่กับการจำแนกโซนลม ขนาดโมดูล และช่วงราง การคำนวณโครงสร้างต้องเป็นไปตามเกณฑ์การรับน้ำหนัก ASCE 7

15.5 ตะขอหลังคาโซลาร์รูฟจำเป็นต้องกระพริบหรือไม่?

ในระบบหลังคากระเบื้องบางระบบ แนะนำให้ใช้แบบแวบวับหรือเมมเบรนกันน้ำเพื่อเพิ่มการป้องกันการรั่วไหลในระยะยาว

15.6 อะไรทำให้กระเบื้องแตกระหว่างการติดตั้ง?

สาเหตุที่พบบ่อย ได้แก่ ระยะห่างไม่เพียงพอ การขันแน่นเกินไป เทคนิคการยกที่ไม่เหมาะสม และการกระจายน้ำหนักที่ไม่สม่ำเสมอ

15.7 เวลาในการติดตั้งจะลดลงได้อย่างไร?

การใช้ตะขอที่ประกอบไว้ล่วงหน้าแบบปรับได้และส่วนต่อประสานรางที่ได้มาตรฐานช่วยเพิ่มประสิทธิภาพในการติดตั้งได้อย่างมาก

16. บทสรุปเชิงกลยุทธ์: ความแม่นยำทางวิศวกรรมขับเคลื่อนความสามารถในการทำกำไรของโครงการ

การเลือกสิ่งที่ถูกต้องตะขอหลังคาพลังงานแสงอาทิตย์สำหรับกระบบติดตั้งพลังงานแสงอาทิตย์หลังคากระเบื้องเป็นการตัดสินใจทางวิศวกรรมหลายมิติ รูปทรงของกระเบื้อง พฤติกรรมการถ่ายโอนน้ำหนัก สภาพแวดล้อมการกัดกร่อน และขั้นตอนการติดตั้งทั้งหมดต้องได้รับการประเมินร่วมกัน

สำหรับโครงการเชิงพาณิชย์ ระบบไฟล์แนบจะกำหนด:

• การปฏิบัติตามโครงสร้าง
• ผลผลิตการติดตั้ง
• การเปิดเผยการรับประกัน
• ค่าบำรุงรักษาตลอดอายุการใช้งาน
• ความน่าเชื่อถือระดับพอร์ตโฟลิโอ

ออกแบบมาอย่างดีปรับได้ตะขอหลังคาสำหรับหลังคากระเบื้องการใช้งานจะช่วยลดความไม่แน่นอนของสนาม ปรับปรุงการกระจายโหลด และเพิ่มความสมบูรณ์ในการกันน้ำ เมื่อได้รับการสนับสนุนจากการตรวจสอบความถูกต้องของโครงสร้างที่จัดทำเป็นเอกสารและความสม่ำเสมอในการผลิต ระบบดังกล่าวจะมอบความเสถียรในระยะยาวและความได้เปรียบด้านต้นทุนที่วัดผลได้

ความแม่นยำทางวิศวกรรมในระดับสิ่งที่แนบมาแปลโดยตรงเป็นการปรับปรุงระยะขอบของโครงการและลดความเสี่ยงในการปฏิบัติงาน สำหรับผู้ติดตั้ง ผู้รับเหมา EPC และทีมจัดซื้อที่จัดการพอร์ตโฟลิโอพลังงานแสงอาทิตย์หลังคากระเบื้อง ให้เลือกสิ่งที่เหมาะสมผู้ผลิตตะขอหลังคาพลังงานแสงอาทิตย์ไม่ใช่แค่การตัดสินใจในการจัดหา แต่เป็นกลยุทธ์เชิงโครงสร้าง

อ้างอิง

• สมาคมวิศวกรโยธาแห่งอเมริกา (2022)น้ำหนักการออกแบบขั้นต่ำและเกณฑ์ที่เกี่ยวข้องสำหรับอาคารและโครงสร้างอื่นๆ (ASCE/SEI 7-22). เอเอสซีอี.
• สภาไม้อเมริกัน (2018)ข้อกำหนดการออกแบบแห่งชาติสำหรับการก่อสร้างไม้ (NDS). สภาไม้อเมริกัน
• องค์การระหว่างประเทศเพื่อการมาตรฐาน (2012)ISO 9223: การกัดกร่อนของโลหะและโลหะผสม - การกัดกร่อนของบรรยากาศ - การจำแนกประเภท. ไอเอสโอ.
• สภารหัสระหว่างประเทศ (2021).รหัสที่อยู่อาศัยระหว่างประเทศ (IRC). ไอซีซี.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012) แรงลมบนแผงโซลาร์เซลล์บนหลังคาวารสารวิศวกรรมลมและอากาศพลศาสตร์อุตสาหกรรม, 111, 100–111.
