รางยึดแผงโซลาร์เซลล์อะลูมิเนียม

รางยึดแผงโซลาร์เซลล์อะลูมิเนียม TF-RL-B48 ได้รับการออกแบบมาสำหรับหลังคา โดยปกติจะใช้สำหรับการติดตั้งที่ต้องการความแข็งแรงของโครงสร้างสูง การออกแบบโครงรางมีความแข็งแรงและหนากว่าราวหลังคาทั่วไปตามท้องตลาด ใช้ได้กับบางโครงการที่มีความเร็วลมแรงสูงสุด 60 เมตร/วินาที

เอกสารข้อมูล

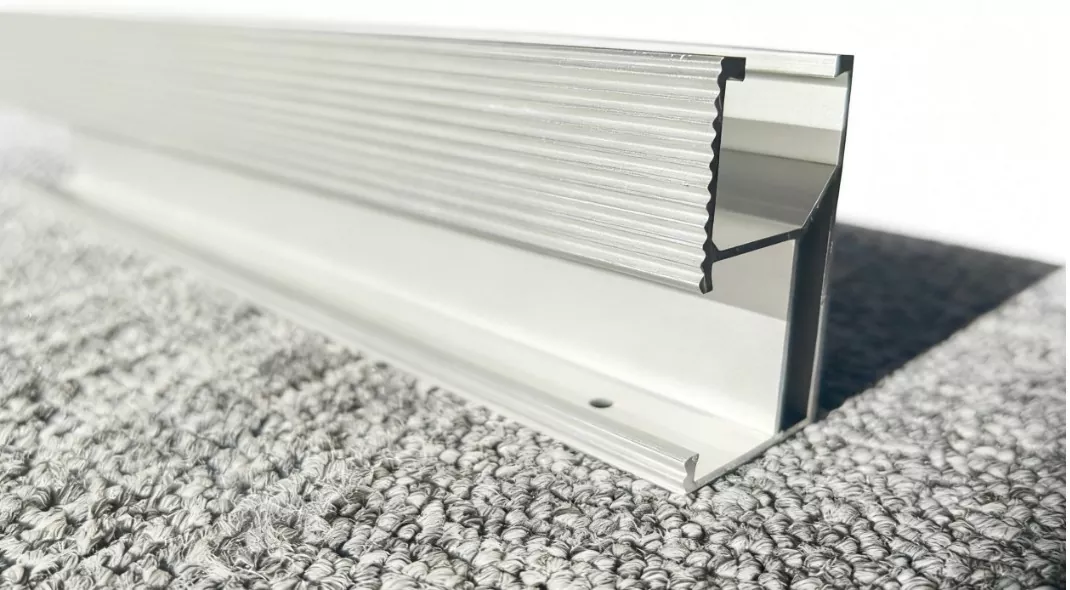

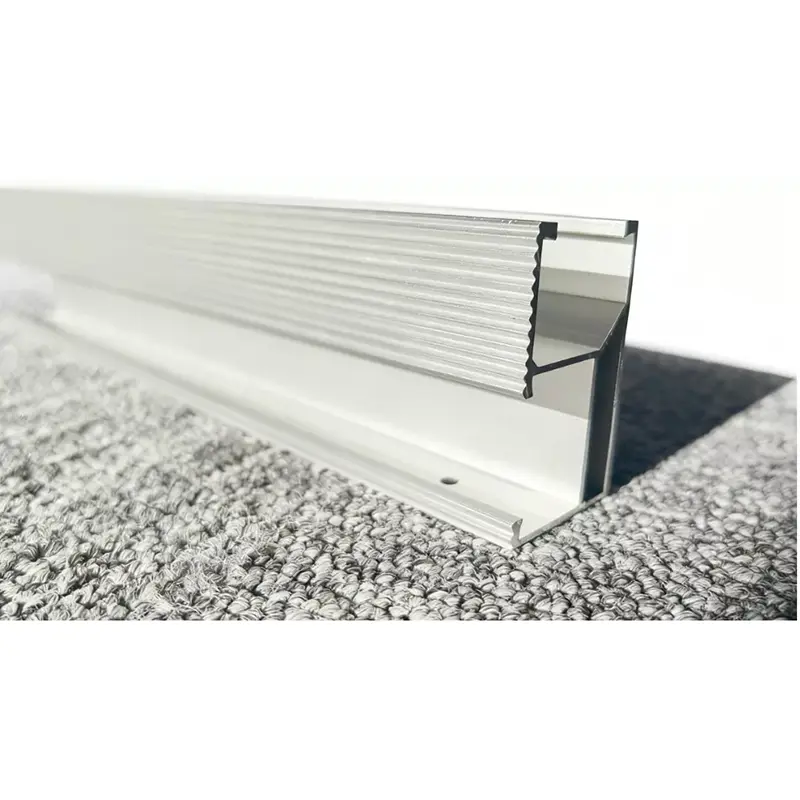

ราง PV รุ่น TF-RL-B48 ได้รับความนิยมเนื่องจากมีการออกแบบพิเศษ โดยได้รับการออกแบบให้มีช่องที่ด้านหลังของโปรไฟล์ ดังนั้นจึงสามารถติดตั้งตัวเชื่อมต่อรางที่ด้านหลังของรางได้ ซึ่งจะไม่ส่งผลกระทบต่อการติดตั้งฟุต L หรือตะขอหลังคากระเบื้อง

ด้วยวิธีนี้ ทีมติดตั้งจึงไม่ต้องกังวลกับปัญหาการรบกวน ซึ่งช่วยประหยัดเวลาในการติดตั้ง

ความหนาของชั้นอโนไดซ์ของรางยึดแผงโซลาร์เซลล์อะลูมิเนียมของเรานั้นมากกว่า 10μm มีลักษณะที่ดีและทนต่อการกัดกร่อนได้ดี ซึ่งทำให้เหมาะสำหรับการใช้งานกลางแจ้งในสภาพอากาศต่างๆ (สามารถปรับแต่งข้อกำหนดที่แตกต่างกันสำหรับชั้นอโนไดซ์ได้)

น้ำหนักของรางยึดพลังงานแสงอาทิตย์อะลูมิเนียมมีน้ำหนักเบา ง่ายต่อการจัดการและติดตั้ง ซึ่งจะช่วยประหยัดค่าแรงและรองรับการติดตั้งที่ยืดหยุ่น

ด้านหน้าของราวหลังคามีลายทางซึ่งสามารถเพิ่มความมั่นคงให้กับอุปกรณ์เสริมของตะขอหลังคาหรือขา L ให้เข้ากันอย่างลงตัว

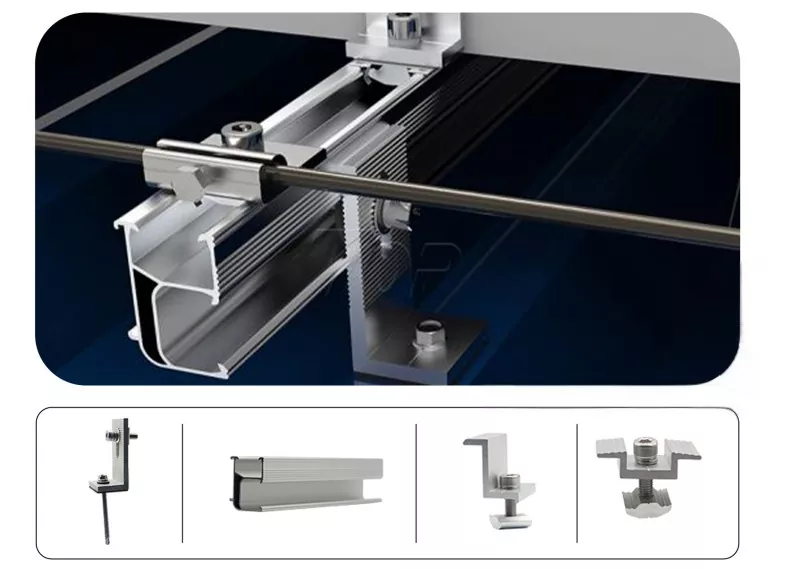

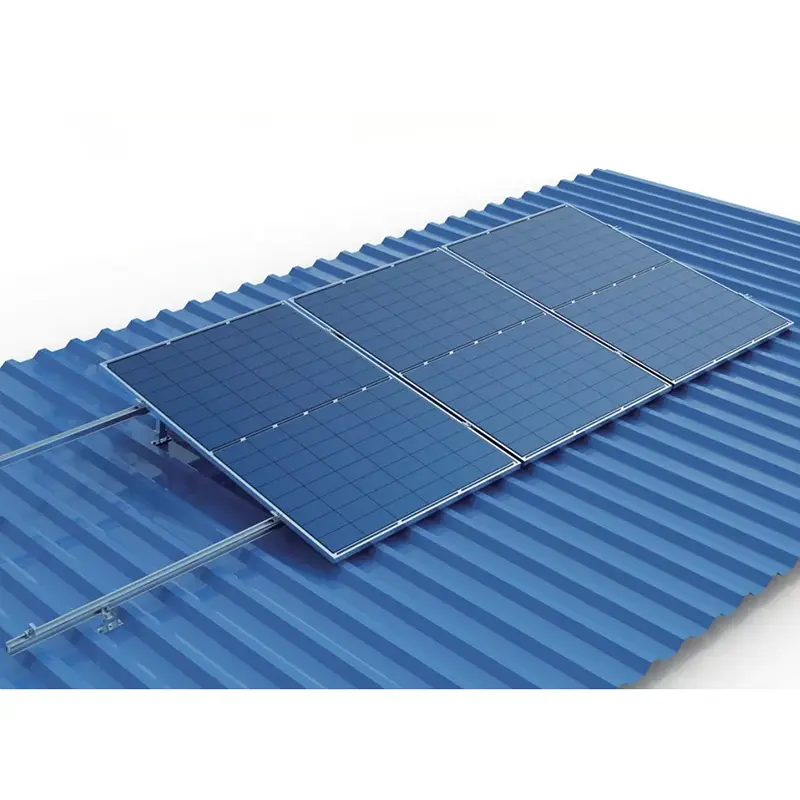

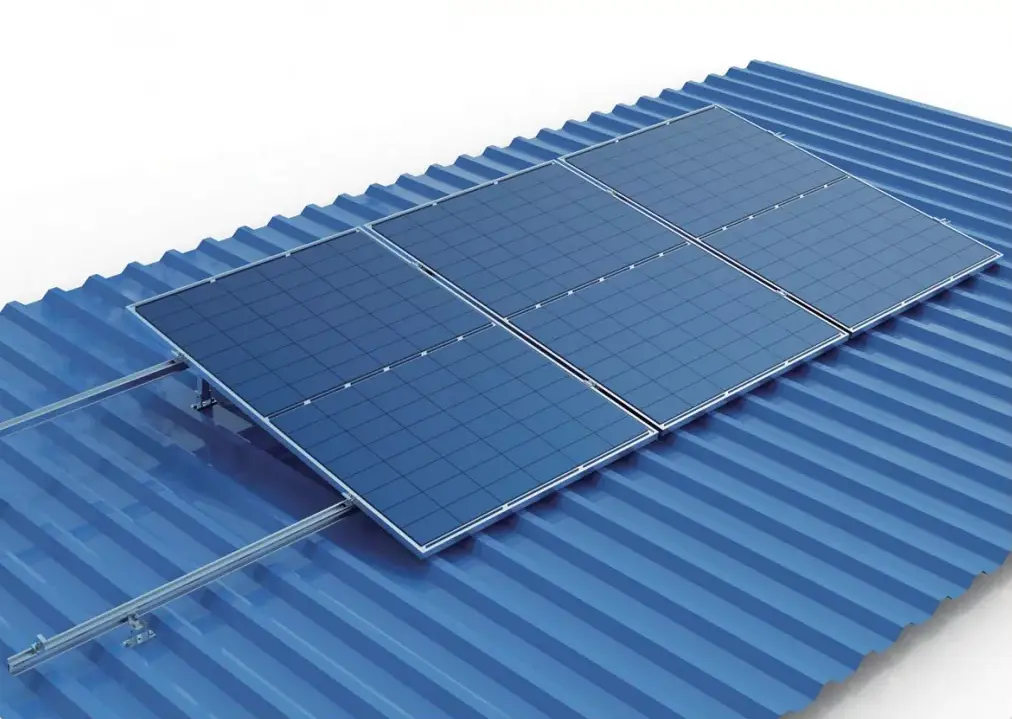

โครงสร้างการติดตั้งสำหรับหลังคาโลหะ ได้แก่: L foot, Solar Rail, End Clamp, Mid Clamp ฯลฯ

มีสีเงินและสีดำให้เลือก และสามารถปรับแต่งความยาวได้ตามคำขอของโครงการ

ปริมาณของแต่ละรายการสามารถปรับได้ตามความต้องการ

ชุดติดตั้งที่สมบูรณ์ของระบบชั้นวางพลังงานแสงอาทิตย์นี้คืออะไร?

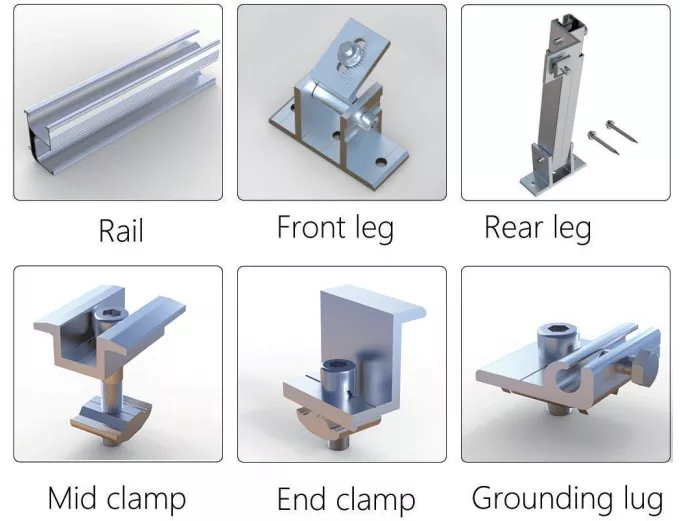

อุปกรณ์ทั้งชุดส่วนใหญ่ประกอบด้วยราง ขาหน้า ขาหลัง และแคลมป์ เช่น แคลมป์กลาง แคลมป์ปลาย และตัวดึงสายดิน เป็นต้น

วิธีการติดตั้งรางบนหลังคา?

1. วัดขนาดหลังคาเพื่อตรวจสอบปริมาณรางยึดแผงโซลาร์เซลล์อะลูมิเนียม

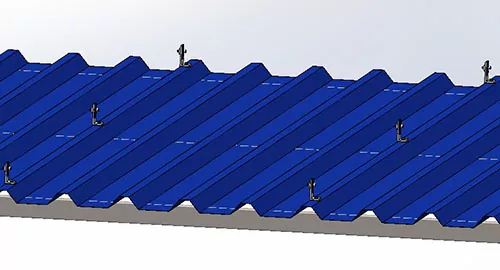

2. ติดตั้งฐานรองรับราง ตัวอย่างเช่น ด้านล่างประเภทโซลูชัน L Feet ให้ติดตั้งชุดขาตั้ง L ก่อนบนตำแหน่งบนหลังคา

3. รางเลื่อนระหว่างขาตั้ง L เส้นเดียวกัน ยึดด้วยสลักเกลียวช่อง T บนขาตั้ง L รางจะเชื่อมต่อด้วยขั้วต่อรางดังรูปด้านล่าง

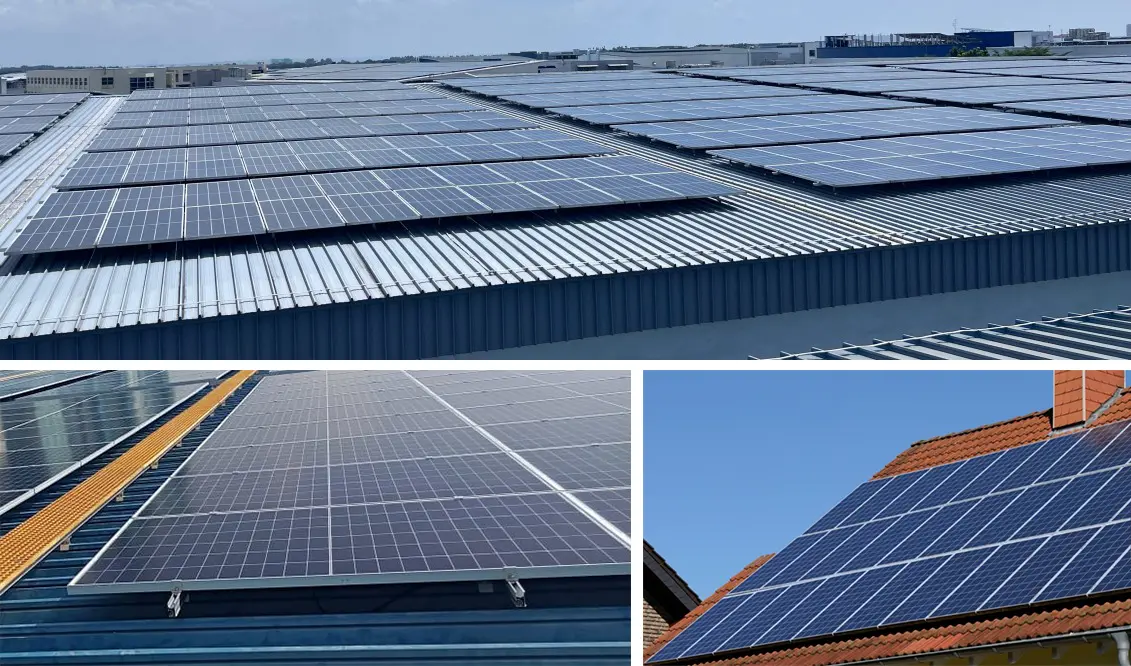

กรณีโครงการ
