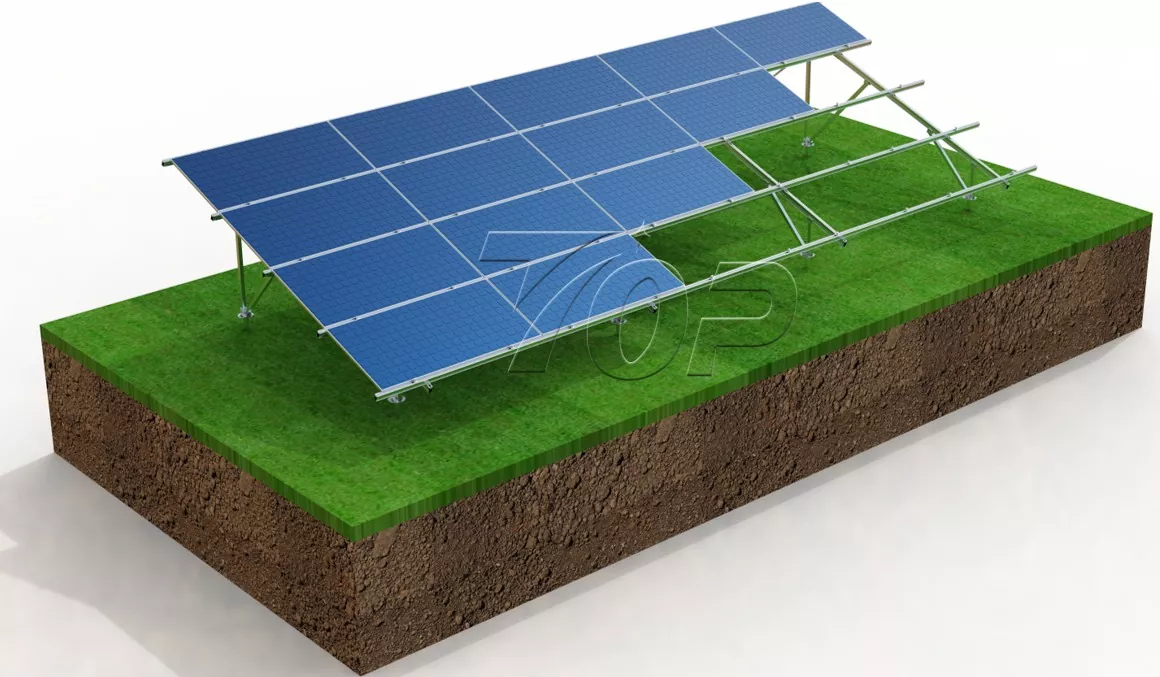

ระบบติดตั้งพลังงานแสงอาทิตย์ภาคพื้นดินอลูมิเนียม

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพของจีน การออกแบบ Topfencesolar ของระบบติดตั้งพลังงานแสงอาทิตย์ภาคพื้นดินอลูมิเนียมที่มีความต้านทานลมสูงสุด 60 ม./วินาที และความสามารถในการรับน้ำหนักหิมะสูงสุด 1.4 กิโลนิวตัน

ผลการต้านทานการกัดกร่อนและสนิมเป็นอย่างไร?

วัสดุหลักของระบบของเรา ได้แก่ เสา คาน แรงด้านหลัง และรางทำจากอะลูมิเนียม Al6005-T5/T6 ที่มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมโดยการประมวลผลการรักษาพื้นผิว ≥10μm การชุบอโนไดซ์ช่วยให้มั่นใจได้ถึงความทนทานในระยะยาวในสภาพแวดล้อมที่รุนแรง

ในขณะที่ระบบยึดของเราทำจาก SUS304 ที่มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมด้านล่าง

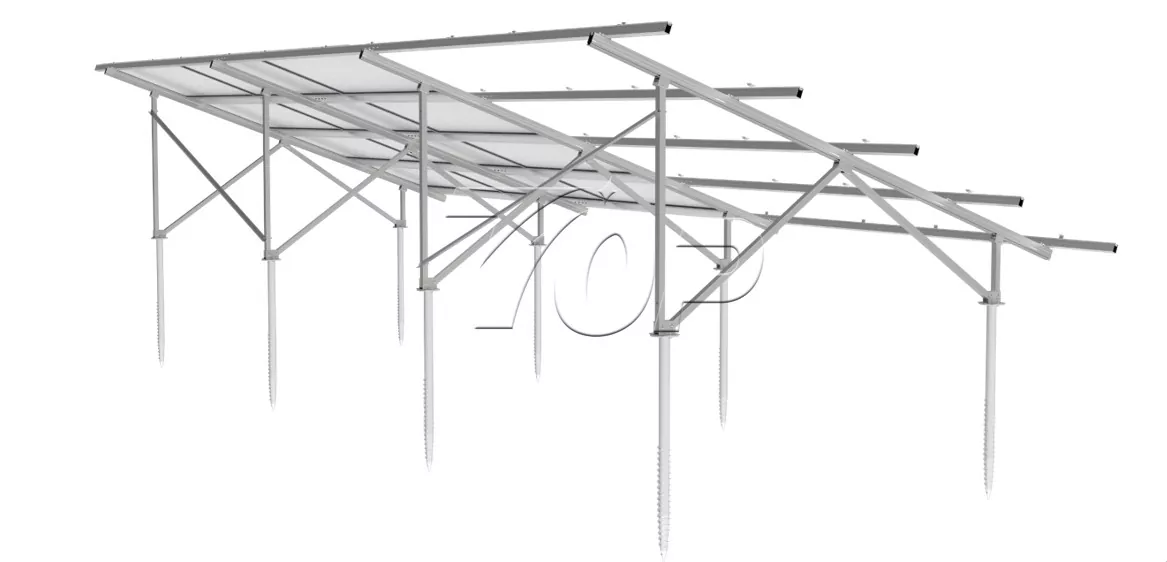

การออกแบบขายึดพลังงานแสงอาทิตย์ภาคพื้นดินชนิด W ที่สมบูรณ์นั้นอิงตามอายุการใช้งานมากกว่า 25 ปีพร้อมการรับประกัน 10 ปี

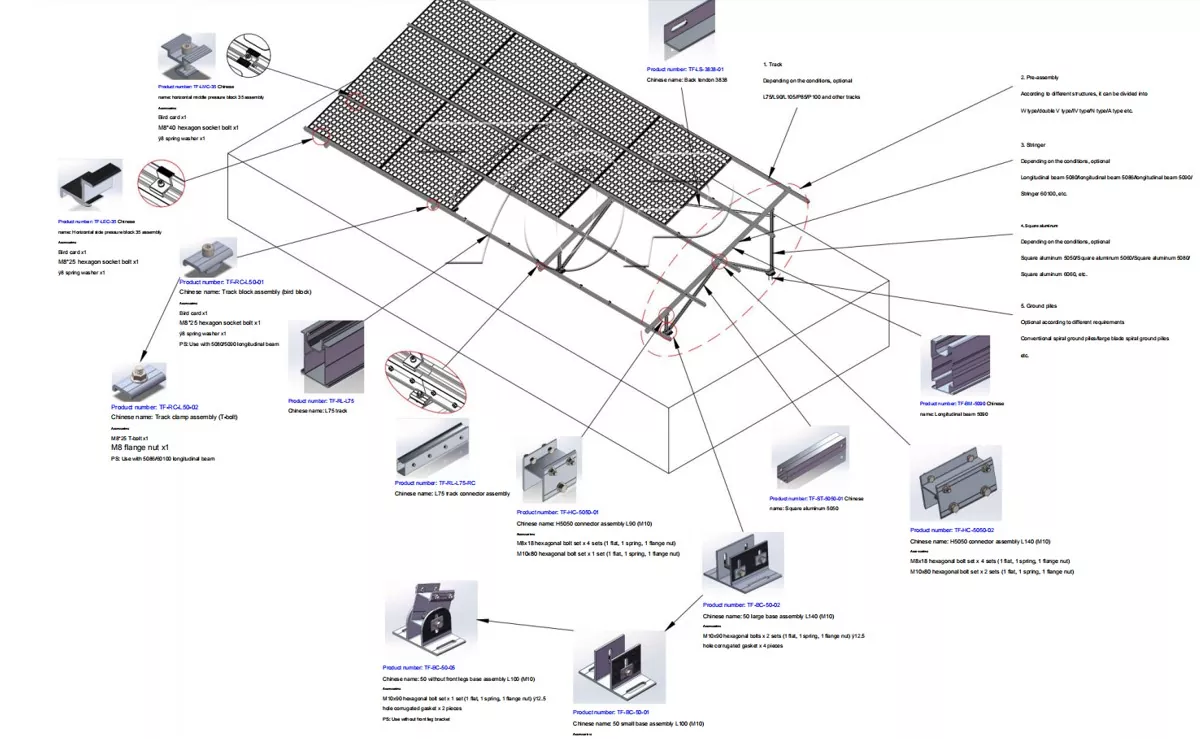

ส่วนประกอบทางโครงสร้าง

ฐาน  /ตัวเชื่อมต่อคอลัมน์ H/ราง /ตัวเชื่อมต่อราง/คาน /สลักเกลียว /น็อต /สกรู /แหวนรอง/

สมอ ฯลฯ

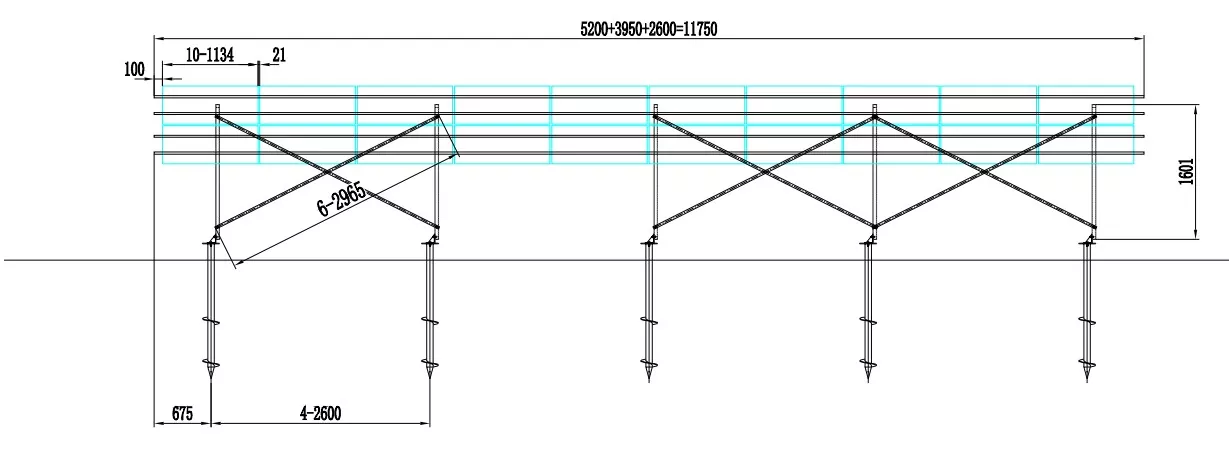

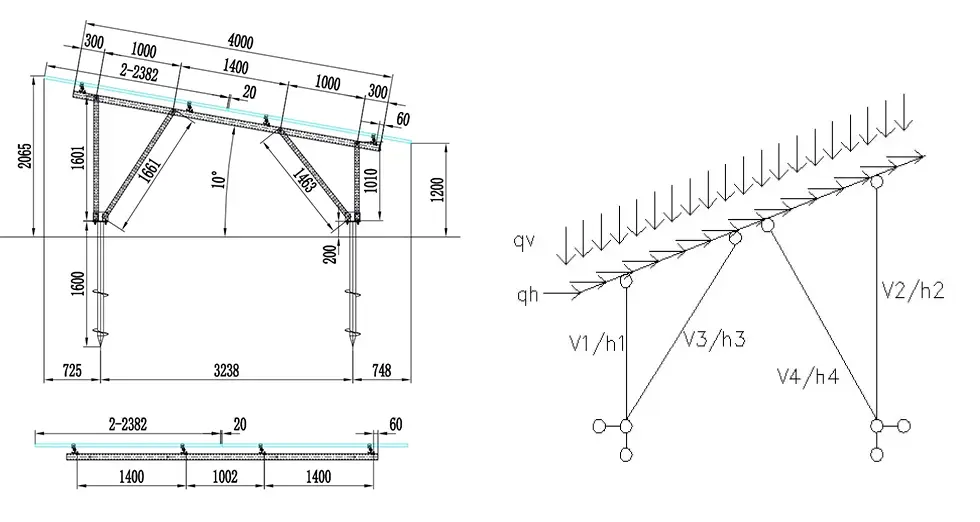

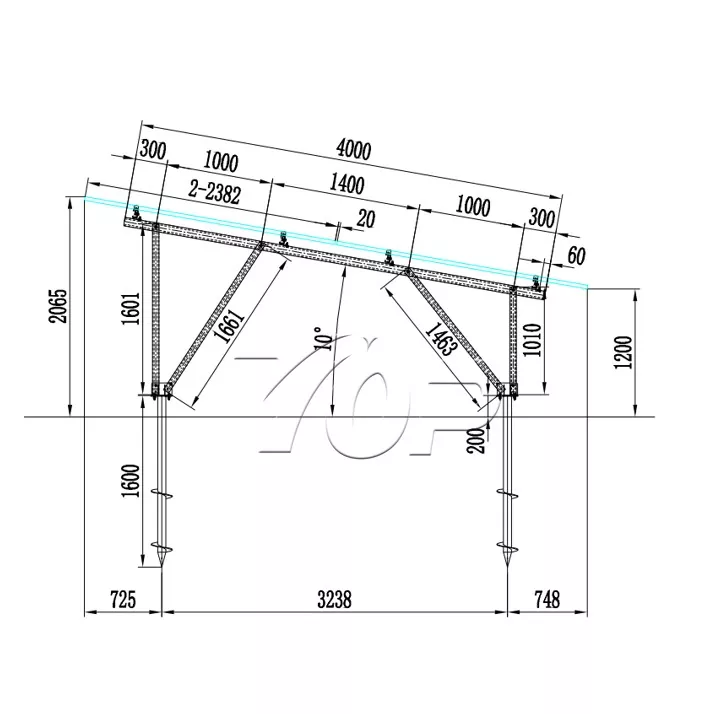

ด้านล่างนี้คือชุดการออกแบบไดอะแกรมระบบที่สมบูรณ์หนึ่งชุดสำหรับการอ้างอิง

จะเลือกรากฐานที่ถูกต้องเพื่อรองรับระบบสุริยะของคุณได้อย่างไร?

ควรเลือกวิธีการติดตั้งที่เหมาะสมตามประเภทของฐานรากที่แตกต่างกัน

เช่น:

ฐานรากคอนกรีต

ฐานรากกราวด์สกรู

ฐานรากที่ขับเคลื่อนด้วยเสาเข็ม

ระบบจัดวางพลังงานแสงอาทิตย์แบบติดตั้งบนพื้นอลูมิเนียมที่ทนทานนั้นส่วนใหญ่ได้รับการพิจารณาเกี่ยวกับข้อกำหนดความสามารถในการรับน้ำหนักของดิน

การปรับความลาดชัน

ป้องกันการกัดกร่อน

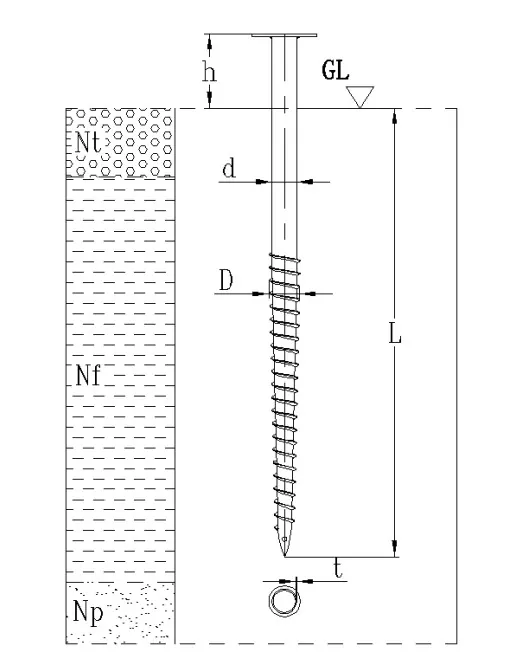

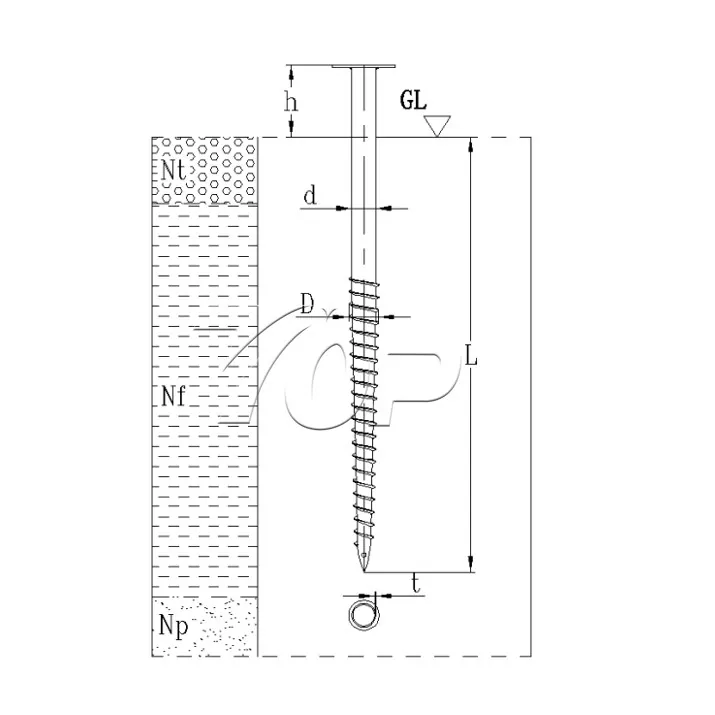

ยกตัวอย่าง Helical Pile:

โปรดติดต่อทีมวิศวกรของ Topfencesolar เพื่อคัดเลือกอย่างมืออาชีพ

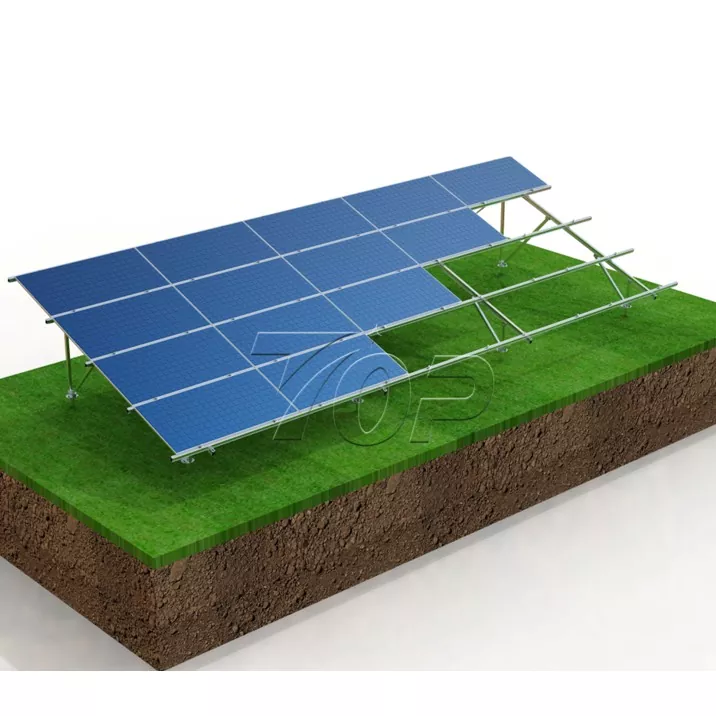

เค้าโครงแผงโซลาร์เซลล์จะขึ้นอยู่กับขนาดแนวนอนและสถานการณ์ของไซต์ของคุณ

ปกติก็พิจารณาได้

2(row)* 10-24(column) ค่าที่แน่นอนจะได้รับการออกแบบตามเว็บไซต์ของคุณ

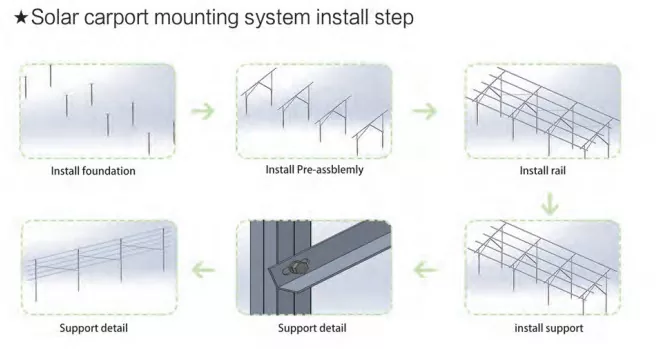

ข้อบ่งชี้ในการติดตั้ง:

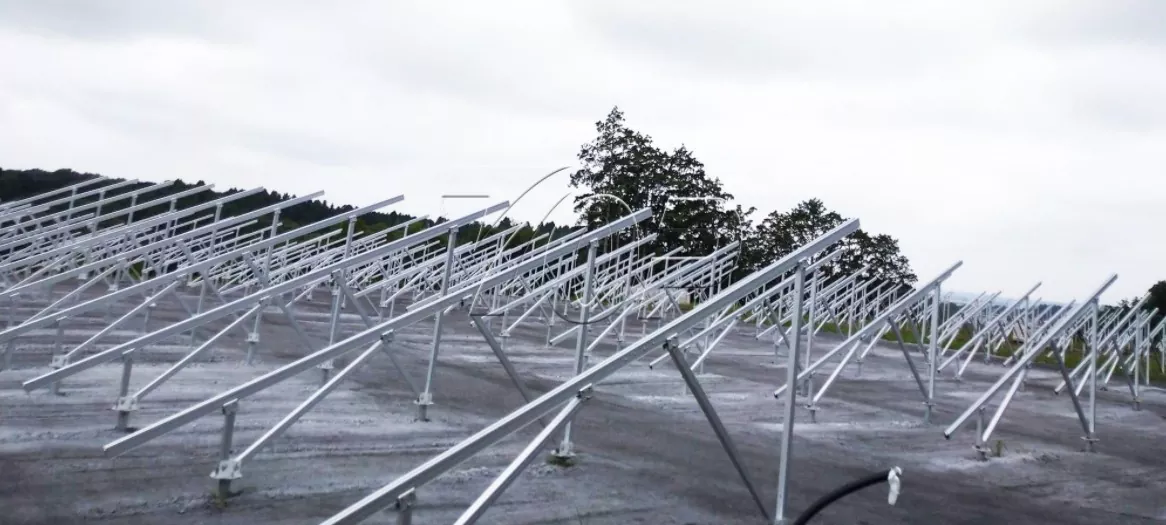

รูปถ่ายกรณีจริงสำหรับการอ้างอิง
