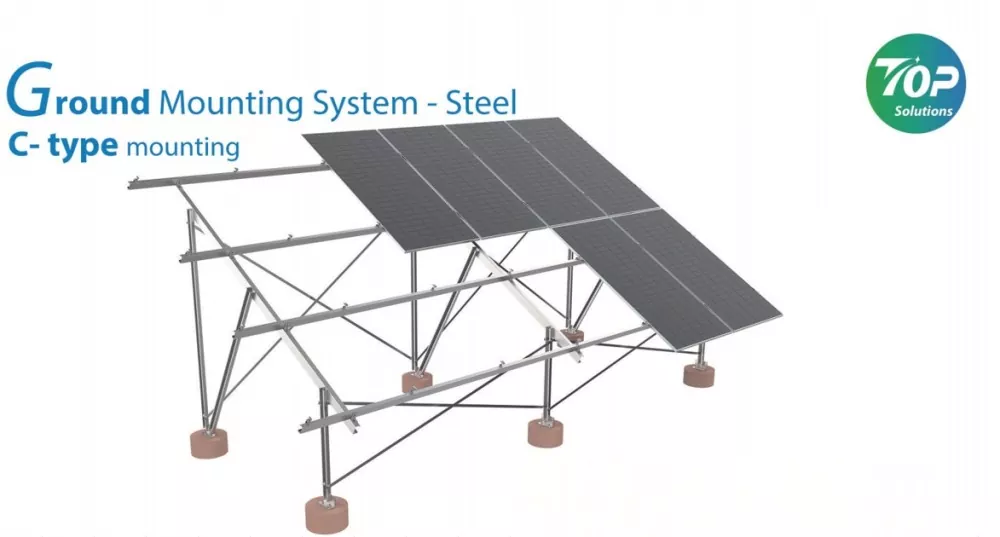

แร็คยึดพื้นแผงโซลาร์เซลล์

หากต้องการรับชั้นวางสำหรับติดตั้งพลังงานแสงอาทิตย์ที่มีความแข็งแรงสูงและน้ำหนักเบาสำหรับระบบภาคพื้นดินของคุณ คุณสามารถติดต่อ Topfencesolar และให้เราเป็นซัพพลายเออร์สำหรับชั้นวางสำหรับติดตั้งภาคพื้นดินของแผงโซลาร์เซลล์รูปตัว C ให้กับคุณ

ระบบติดตั้งภาคพื้นดินคุณภาพสูงนี้จะลดน้ำหนักของระบบรองรับทั้งหมด รวมถึงแผงโซลาร์เซลล์ ในขณะเดียวกันก็รับประกันความสามารถในการรองรับที่เพียงพอ ขายึดที่เบากว่านั้นสะดวกในการพกพาระหว่างการขนส่งและการติดตั้ง ความก้าวหน้าที่ดีอีกประการหนึ่งคือลดความต้องการรับน้ำหนักของฐานราก

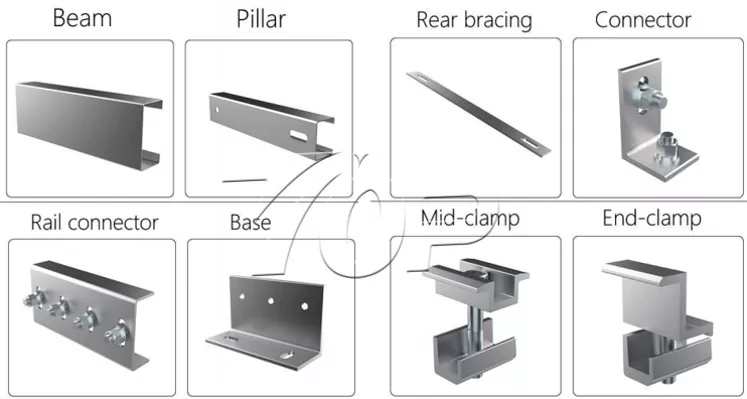

ส่วนประกอบ:

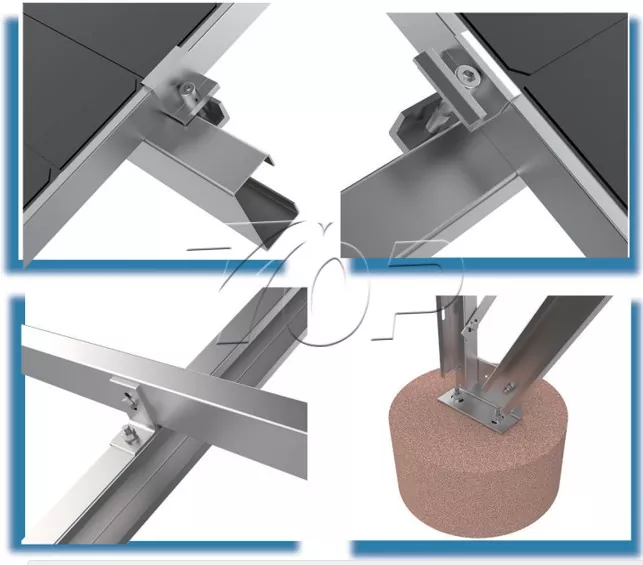

รายละเอียดส่วนการเชื่อมต่อโครงสร้าง

ขั้นตอนการติดตั้ง:

1 การเตรียมการติดตั้ง

การตรวจสอบไซต์งาน: ตรวจสอบความเรียบของพื้นดินและประเภทของดิน (แนะนำให้ใช้สกรูพุกหรือฐานรากคอนกรีต)

2 ขั้นตอนการติดตั้ง

การตรึงรากฐาน:

หากใช้ฐานคอนกรีต ให้เทเสาคอนกรีตที่มีความลึกอย่างน้อย 80 ซม. แล้วใส่สลักเกลียวฐานรองรับ

หากใช้สกรูพุก (แนะนำ) : ขันสกรูลงดินจนถึงความลึกของการออกแบบ (ปกติ 1.2-2 ม.)

ประกอบการสนับสนุน:

ยึดเสาเหล็กรูปตัว C ในแนวตั้งบนฐานรากแล้วขันให้แน่นด้วยสลักเกลียว

ติดตั้งคานรองรับแนวขวางและเหล็กค้ำแนวทแยงเพื่อให้แน่ใจว่าโครงสร้างชั้นวางแบบติดตั้งภาคพื้นดินของแผงโซลาร์เซลล์อยู่ในระดับเดียวกัน (ปรับเทียบโดยใช้ระดับ)

ติดตั้งแผงโซลาร์เซลล์:

แผงโซลาร์กราวด์วางอยู่บนลำแสงและยึดด้วยฟิกซ์เจอร์จับยึดอลูมิเนียมอัลลอยด์เพื่อให้แน่ใจว่ามีระยะห่างสม่ำเสมอ (ระยะห่างที่แนะนำ ≥10ซม. สำหรับการกระจายความร้อน)

ข้อดี:

วัสดุที่มีความแข็งแรงสูง: เหล็กชุบสังกะสีแบบจุ่มร้อน (HDG) หรืออลูมิเนียมอโนไดซ์ ให้ความทนทานต่อการกัดกร่อนและความแข็งแรงของโครงสร้างที่ดีเยี่ยม โดยมีอายุการใช้งานมากกว่า 25 ปี

การออกแบบแบบโมดูลาร์: แร็คยึดภาคพื้นดินของแผงโซลาร์เซลล์รองรับการประกอบและการปรับอย่างรวดเร็ว เข้ากันได้กับขนาดแผงโซลาร์เซลล์ที่หลากหลาย

ความต้านทานลม: ด้วยการออกแบบโครงสร้างชั้นวางพลังงานแสงอาทิตย์แบบติดตั้งบนพื้นและการยึดฐานที่ได้รับการปรับปรุงอย่างเหมาะสม จึงสามารถต้านทานความเร็วลมที่สูงกว่า 60 ม./วินาที เหมาะสำหรับพื้นที่ที่มีลมแรงสูง

มุมการติดตั้งที่ยืดหยุ่น: รองรับมุมเอียงคงที่ (15°-60°) หรือการปรับมุมตามฤดูกาลเพื่อเพิ่มประสิทธิภาพการผลิตไฟฟ้าสูงสุด

การบำรุงรักษาต่ำ: ไม่จำเป็นต้องมีฐานคอนกรีต ลดมลพิษในการก่อสร้าง ค่าบำรุงรักษาต่ำ
