ถาดวางสายไฟอะลูมิเนียม

หากต้องการค้นหาผู้ผลิตถาดเคเบิลอลูมิเนียมระดับมืออาชีพ หรือต้องการเริ่มต้นโครงการพลังงานแสงอาทิตย์ใหม่ด้วยโซลูชั่นที่ครอบคลุม คุณสามารถติดต่อ Topfencesolar และให้เราเป็นพันธมิตรระยะยาวของคุณ!

การจัดการสายเคเบิลมักมีความสำคัญอย่างยิ่งต่ออายุการใช้งานของระบบ สายเคเบิลพลังงานแสงอาทิตย์ส่งกระแสไฟ DC ไฟฟ้าแรงสูงและต้องเผชิญกับสภาพอากาศที่รุนแรงมานานหลายทศวรรษ

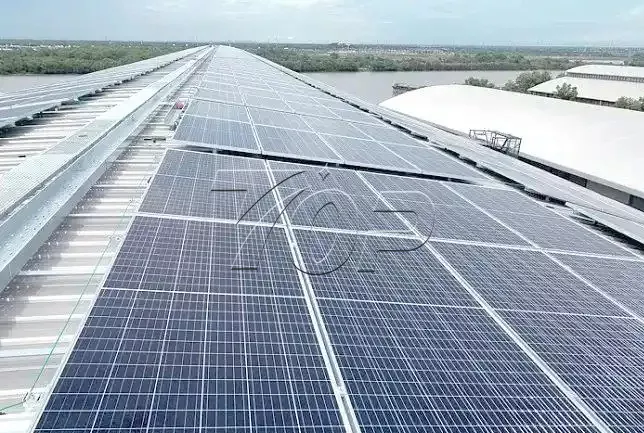

การปล่อยสายไฟทิ้งไว้บนพื้นผิวหลังคาเป็นอันตรายต่อความปลอดภัย ถาดเคเบิลอลูมิเนียมพลังงานแสงอาทิตย์ที่มีตราสินค้า Topfencesolar นำเสนอทางหลวงเฉพาะสำหรับการเดินสายเคเบิลพลังงานแสงอาทิตย์

การป้องกันทางกายภาพ:ถาดป้องกันความเสียหายจากขอบหลังคาที่แหลมคม ช่วยให้ระบบสุริยะทำงานได้อย่างปลอดภัย

การกระจายความร้อน:ถาดวางสายเคเบิลแบบมีรูระบายอากาศสำหรับสายเคเบิลได้ดี การออกแบบพิเศษนี้สามารถลดความต้านทานและการสะสมความร้อนได้อย่างมีประสิทธิภาพ

ออกแบบมาสำหรับข้อมูลเฉพาะของสายเคเบิลพลังงานแสงอาทิตย์

สายเคเบิลพลังงานแสงอาทิตย์ PV มีเอกลักษณ์เฉพาะด้วยฉนวนสองชั้นและหนากว่า พวกเขาต้องการระบบรองรับที่คำนึงถึงรัศมีการโค้งงอและน้ำหนัก

หมายถึงวัสดุของถาดเคเบิล ซึ่งเป็นเหล็กชุบสังกะสีซึ่งทำหน้าที่เป็นตัวระบายความร้อนขนาดใหญ่ อลูมิเนียมเป็นวัสดุที่เหมาะที่สุดสำหรับพลังงานแสงอาทิตย์

ทนต่อการกัดกร่อน: สร้างชั้นออกไซด์ป้องกันตามธรรมชาติ เหมาะสำหรับการสัมผัสกลางแจ้ง

น้ำหนักเบา: ลดภาระคงที่บนโครงสร้างหลังคาของคุณ

ไม่ใช่แม่เหล็ก: ลดการสูญเสียพลังงานเนื่องจากการเหนี่ยวนำแม่เหล็กในการใช้งานกระแสสูง

ประเภทของถาดสายเคเบิลที่มีจำหน่าย

เรามีการกำหนดค่าที่แตกต่างกันสามแบบเพื่อให้ตรงกับสภาพแวดล้อมการติดตั้งเฉพาะของคุณ:

1. ถาดเคเบิลชนิดบันได

เหมาะสำหรับการวิ่งระยะไกลและสายป้อนหนัก

คุณลักษณะ: ขั้นเปิดให้การไหลเวียนของอากาศสูงสุดสำหรับการระบายความร้อนสายเคเบิลแอมป์สูง

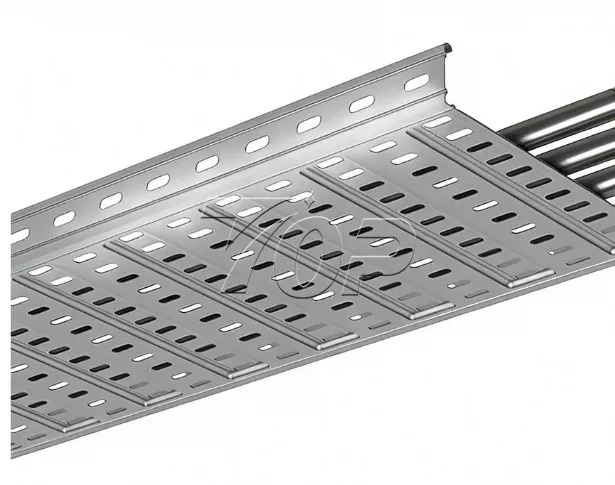

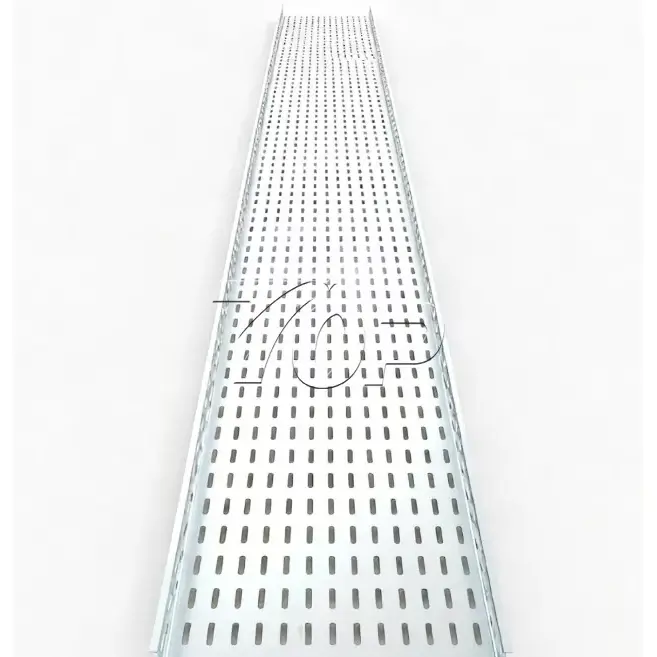

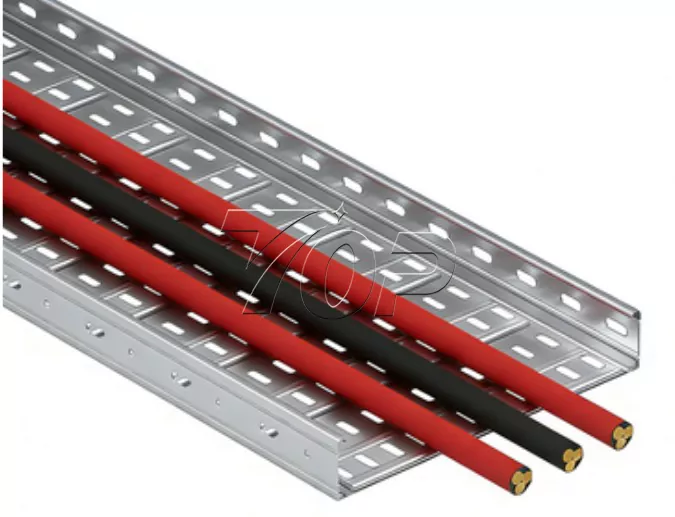

2. ถาดเคเบิลแบบมีรูพรุน

การใช้งาน: หลังคาเชิงพาณิชย์ที่ต้องการการป้องกันด้านล่าง

ข้อดี: ช่องระบายอากาศด้านล่างช่วยให้ระบายน้ำได้ พร้อมทั้งปกป้องสายเคเบิลจากพื้นผิวหลังคาที่ไม่เรียบ

3. ถาดวางสายลวดตาข่าย

ออกแบบมาเป็นพิเศษสำหรับการกำหนดเส้นทางที่ซับซ้อนที่มีการเลี้ยวและลดลงหลายครั้ง

ลักษณะการทำงาน: มีความยืดหยุ่นสูง; สามารถตัดและโค้งงอได้เพื่อเคลื่อนผ่านสิ่งกีดขวางได้อย่างง่ายดาย

ถาดสายเคเบิลทำงานอย่างไร?

แทนที่จะพันสายเคเบิลไว้บนพื้นผิวหลังคา ถาดจะขยายระยะห่างระหว่างจุดยึด

โดยจะถ่ายน้ำหนักของสายเคเบิลไปยังโครงสร้างชั้นวางหรือสิ่งที่แนบมากับหลังคา ทำให้สายไฟอยู่ในระดับสูง ซึ่งจะช่วยป้องกันไม่ให้สายเคเบิลจมอยู่ในแอ่งน้ำในระหว่างที่เกิดพายุฝน และช่วยจัดระเบียบเพื่อให้ทีมบำรุงรักษาสามารถติดตามวงจรได้อย่างง่ายดายในภายหลัง

จะติดตั้งถาดสายเคเบิลได้อย่างไร

การติดตั้งนั้นง่าย สะดวก และรวดเร็วด้วยการออกแบบที่แม่นยำของ Topfencesolar ต่อไปนี้เป็นขั้นตอนการทำงานทั่วไปสำหรับระบบอะลูมิเนียมบนชั้นดาดฟ้า:

ขั้นตอนที่ 1:แผนที่เส้นทาง อย่าเพิ่งเริ่มเจาะ วางแผนเส้นทางจากอาร์เรย์ไปยังอินเวอร์เตอร์ หลีกเลี่ยงการแรเงาแผงด้วยตัวถาดเอง!

ขั้นตอนที่ 2:ติดตั้งวงเล็บ. คุณต้องยกถาดขึ้นจากหลังคา ติดขายึดของคุณหรือเชื่อมต่อถาดเข้ากับรางโซลาร์เซลล์โดยตรง

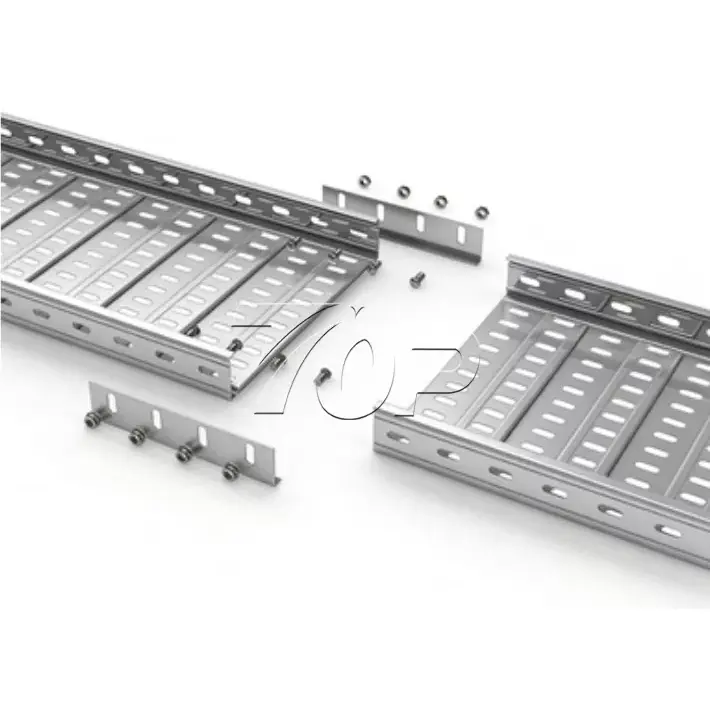

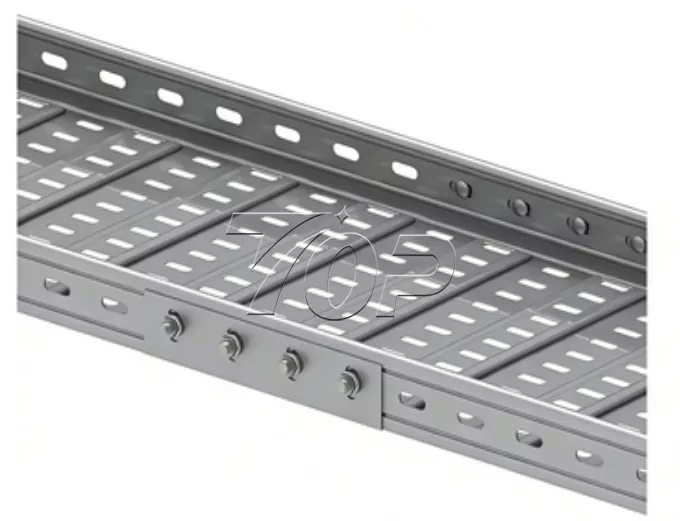

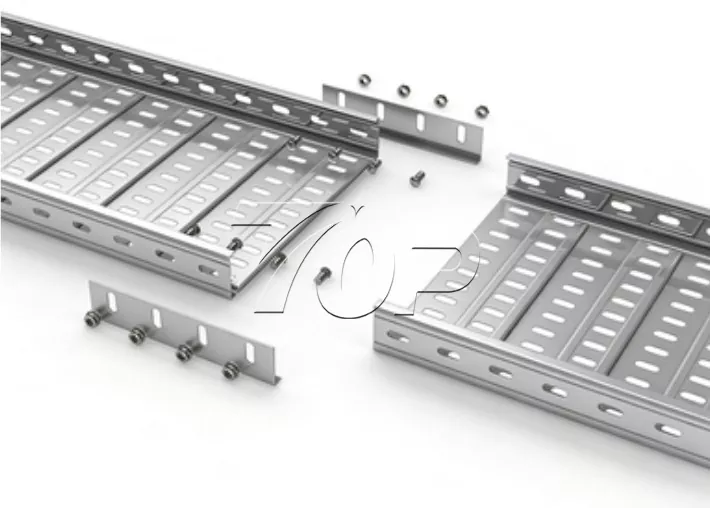

ขั้นตอนที่ 3:เชื่อมต่อส่วนต่างๆ ใช้แผ่นประกบเพื่อต่อถาดความยาวสองด้าน เว้นช่องว่างเล็กๆ ระหว่างส่วนต่างๆ ไว้เพื่อการขยายตัวทางความร้อน เพราะอะลูมิเนียมจะขยายตัวเมื่อได้รับความร้อน หากคุณขันแน่นเกินไปโดยไม่มีช่องว่าง ถาดอาจบิดเบี้ยวได้

ขั้นตอนที่ 4:วางสายเคเบิล วางสายเคเบิลไว้ในถาด อย่าดึงมันแน่นเกินไป ใช้สายรัดเคเบิลที่ได้รับรังสี UV หรือคลีตเคเบิลอะลูมิเนียมเพื่อยึดให้แน่นทุกๆ สองสามฟุต

ขั้นตอนที่ 5:การต่อลงดิน เนื่องจากถาดเป็นโลหะจึงต้องต่อสายดิน ใช้จัมเปอร์ประสานทั่วทั้งแผ่นประกบเพื่อให้แน่ใจว่าไฟฟ้ามีความต่อเนื่อง
